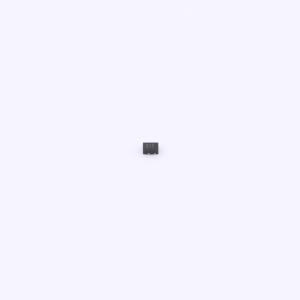

温馨提醒：图片仅供参考，商品以实物为准
LY8AC15UL
双向TVS 15V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY8AC15UL 是一款双向 TVS 二极管，采用领先的单片硅技术，具有快速响应时间和低 ESD 钳位电压，是保护电压敏感高速数据线的理想解决方案。它符合 IEC 61000 - 4 - 2（ESD）标准，可承受 ±20KV 空气放电和 ±15KV 接触放电。该器件采用超小型无铅 DFN1006 - 2 封装。其尺寸小、电容超低且具备高 ESD 浪涌保护能力，是保护手机和大功率 USB 的理想选择。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY8AC15UL
- 商品编号
- C22434953
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.00975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
LY8AC15UL 是一款双向 TVS 二极管，采用领先的单片硅技术，具有快速响应时间和低 ESD 钳位电压，是保护电压敏感高速数据线的理想解决方案。它符合 IEC 61000 - 4 - 2（ESD）标准，可承受 ±20KV 空气放电和 ±15KV 接触放电。该器件采用超小型无铅 DFN1006 - 2 封装。其尺寸小、电容超低且具备高 ESD 浪涌保护能力，是保护手机和大功率 USB 的理想选择。
商品特性
- 低钳位电压
- 超低漏电流
- 工作电压：15V
- 符合 RoHS 标准
- 符合 IEC - 61000 - 4 - 2 ESD 标准，±20KV 空气放电、±15KV 接触放电
- 包装：7 英寸卷盘，每盘 10000 片
应用领域
- 手机及配件
- USB 端口
- MDDI 端口
- 显示端口
- 数字视频接口（DVI）
- PCI Express 和串行 SATA 端口
