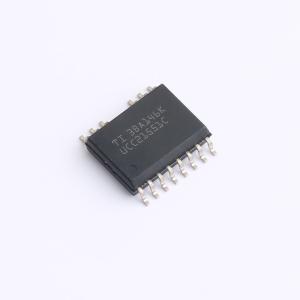

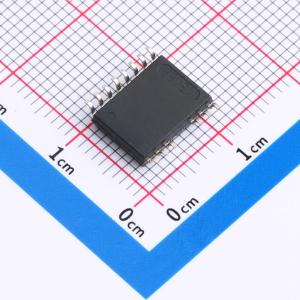

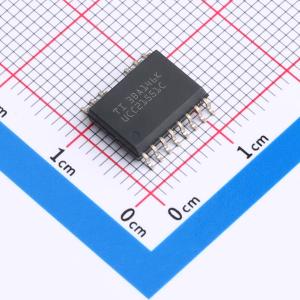

温馨提醒：图片仅供参考，商品以实物为准
UCC21551CDWKR
隔离双通道栅极驱动器，具有可编程死区时间和宽温度范围
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21551CDWKR
- 商品编号
- C22433967
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+150℃ | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 33ns | |
| 传播延迟 tpHL | 33ns | |
| 输入高电平(VIH) | 2V~2.3V | |
| 输入低电平(VIL) | 0.8V~1V | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 13.5V~25V | |
| 功能特性 | 死区时间控制 |
商品概述
UCC21551x是一个具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器系列。它设计有4A峰值源电流和6A峰值灌电流，用于驱动功率MOSFET、SiC和IGBT晶体管。
UCC21551x可配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过5kV有效值隔离屏障与两个输出驱动器隔离，共模瞬态抗扰度（CMTI）最小为125V/ns。
保护功能包括：电阻可编程死区时间、可同时关闭两个输出的禁用功能，以及可抑制短于5ns输入瞬变的集成去毛刺滤波器。所有电源都有欠压锁定（UVLO）保护。
凭借所有这些先进特性，UCC21551x器件可在各种电源应用中实现高效率、高功率密度和高可靠性。
商品特性
- 通用：双低侧、双高侧或半桥驱动器
- 结温范围 -40°C ~ +150°C
- 高达4A峰值源电流和6A峰值灌电流输出
- 共模瞬态抗扰度（CMTI）大于125V/ns
- 高达25V的VDD输出驱动电源，有5V、8V、12V和17V的VDD欠压锁定（UVLO）选项
- 开关参数：
- 典型传播延迟33ns
- 最大脉冲宽度失真5ns
- 最大VDD上电延迟10µs
- 所有电源的欠压锁定（UVLO）保护
- 用于电源排序的快速使能
应用领域
- 车载电池充电器
- 高压DC-DC转换器
- 汽车暖通空调、车身电子设备
- AC-DC和DC-DC中的隔离式转换器
- 电机驱动和逆变器
- 不间断电源（UPS）
