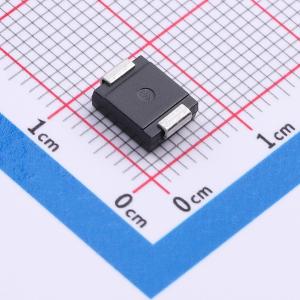

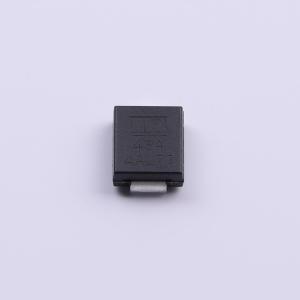

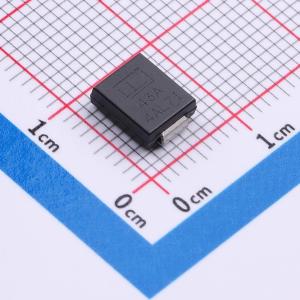

温馨提醒：图片仅供参考，商品以实物为准
1.5SMC43A
单向 36.8V 25.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1.5SMC43A
- 商品编号
- C22433728
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.834克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36.8V | |
| 钳位电压 | 59.3V | |
| 峰值脉冲电流(Ipp) | 25.6A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压(VBR) | 45.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 在10/1000μs波形下具备1500W峰值脉冲功率能力，重复率（占空比）：0.01%
- 优异的钳位能力
- 低动态电阻
- 适用于表面贴装应用，以优化电路板空间
- 典型的失效模式为因过压或过流导致的短路
- 根据JEDEC JESD201A标准，基于其表4a和4c，通过1级和2级测试进行晶须测试
- IEC 61000-4-2 ESD 30kV（空气放电），30kV（接触放电）
- 玻璃钝化芯片结
- VBR@TJ = VBR@25°C × (1 + αT × (TJ - 25)) (αT:温度系数，典型值为0.1%)
- 塑料封装符合美国保险商实验室V-0阻燃等级
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连为无铅且端子镀层材料为锡(Sn)（符合IPC/JEDEC J-STD-609A.01标准）
- 被美国保险商实验室认可为隔离环路电路保护器
应用领域
- 电信
- 计算机
- 工业
- 消费电子
