SO-0318-04-01-02
- 工业品
价格：￥25.14价格含税（税率13%）
10+￥24.5
30+￥24.07
- 品牌名称
- SAMTEC
- 商品型号
- SO-0318-04-01-02
- 商品编号
- C22418831
- 商品毛重
0.786克(g)
广东仓50
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

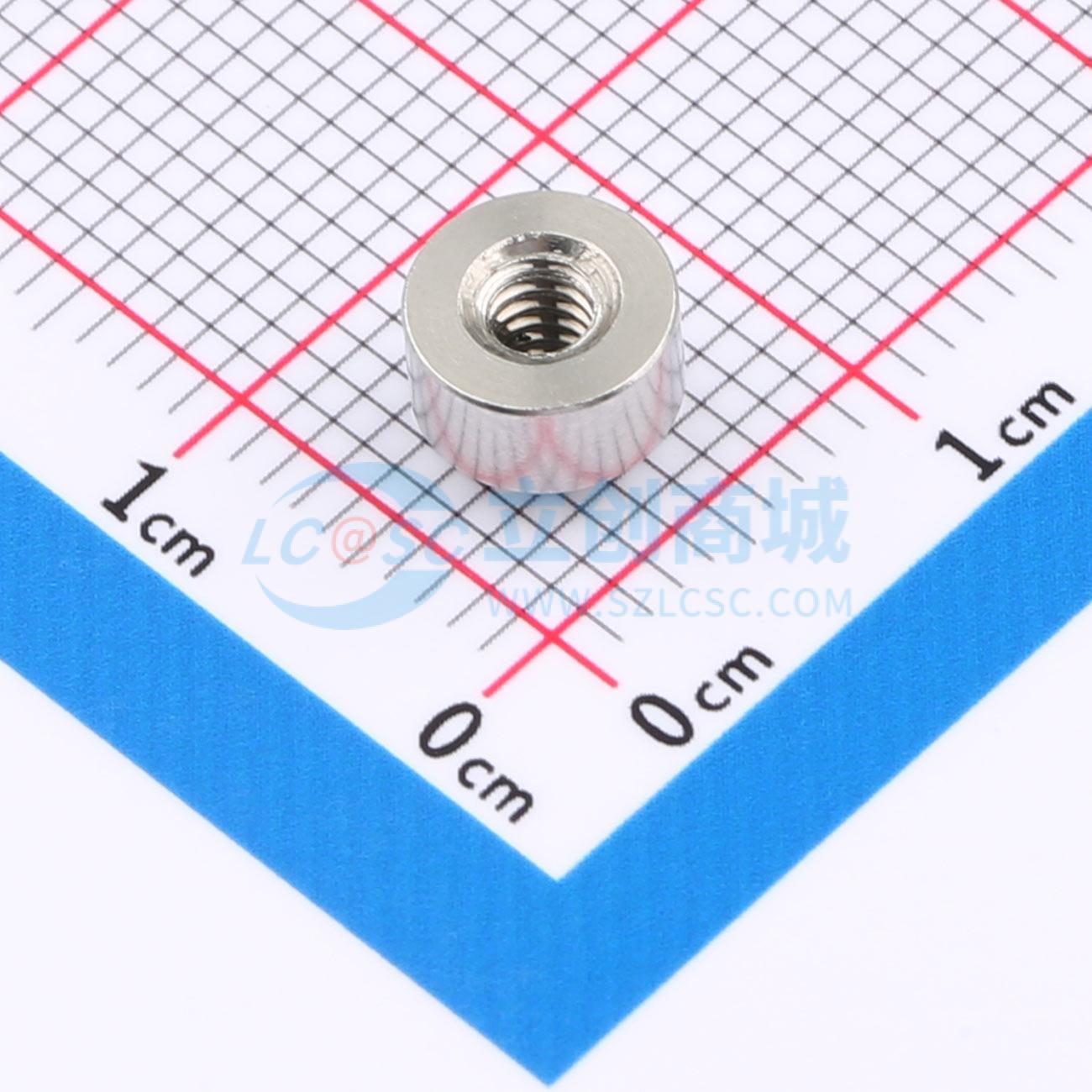

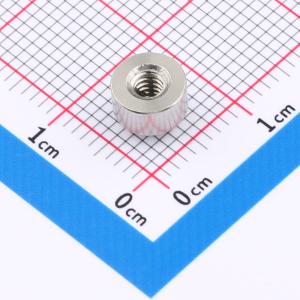

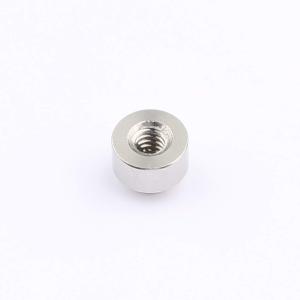

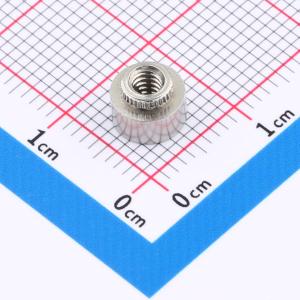

该产品为SAMTEC品牌SO-0318-04-01-02型号的板对板支撑柱（Standoff），属于工业级连接紧固件，主要用于电子设备中PCB板之间的固定与间隔。其主要特点如下：
1
材质为303不锈钢（-02选项），具有优异的耐腐蚀性、抗氧化性和机械强度，适用于高湿、高温或腐蚀性环境；
2
采用M3×0.5螺纹规格，螺纹长度为4.76mm，确保与标准PCB孔位兼容，提供可靠的连接性能；
3
结构设计为‘雌性/压入式’（Female/PRESS-IN），即一端为内螺纹用于拧入螺钉，另一端为压入式结构可直接压入PCB板孔中，安装便捷且无需额外螺丝固定；
4
支持锁紧化合物（-L选项）应用，可在螺纹处涂抹锁紧胶以防止松动，适用于振动或动态工作环境；
5
尺寸精密，公差控制严格，关键尺寸如直径9.20±0.13mm、高度6.35mm等均符合高精度制造标准；
6
配套推荐PCB开孔尺寸明确，便于工程设计和装配规划；
7
专为1.57mm以上厚度的PCB板设计，最大支持3.16mm厚板使用，适应多种电路板结构需求；
8
螺纹类型为正牙（右旋），符合通用标准，便于标准化作业；
9
表面处理为本色（未特别注明），保持金属原貌，适合后续电镀或涂覆工艺。
此外，该产品支持多种组合配置，可根据实际需求选择不同材质（如6061铝、304不锈钢）、螺纹形式及是否加锁紧功能，具备良好的模块化扩展能力。
使用场景 APPLICATIONS
该支撑柱广泛应用于需要精确间距和高强度固定的电子设备组装场景，具体包括：
1
工业控制设备中的多层PCB板堆叠固定，实现电气隔离与散热优化；
2
医疗电子设备内部结构件连接，要求高可靠性与抗腐蚀性能；
3
汽车电子系统中，如车载控制器、传感器模块，需抵抗振动和温湿度变化；
4
通信设备（如路由器、交换机）内部主板与背板之间的支撑与定位；
5
消费类电子产品（如智能穿戴设备、无人机）的微型化结构设计中，用于减小体积同时保证结构稳定性；
6
自动化设备中的信号传输模块间隔离与加固；
7
实验室仪器、测试平台等对装配精度要求较高的场合。
由于其采用压入式安装方式，特别适合自动化生产线使用，提高装配效率并减少人工干预误差。同时，配合锁紧剂使用时，可用于户外或移动设备中，防止因长期运行导致的螺纹松脱问题。
注意事项 PRECAUTIONS
1
安装前请确认PCB板厚度在1.57mm以上，且不超过3.16mm，避免因过薄或过厚导致压入失效或应力集中；
2
推荐使用扭矩范围为2.5–3.5 in·lb（约0.28–0.39 N·m）进行拧紧操作，防止过度紧固造成螺纹损坏或PCB变形；
3
若选用-L锁紧选项，请将锁紧化合物均匀涂抹于至少5个螺纹圈或覆盖0.105英寸长度，确保防松效果；
4
不建议在-04引脚样式下使用-N无硬件选项（仅限支撑柱），否则可能影响结构完整性；
5
该产品不可随意缩放图纸尺寸，所有尺寸均以毫米为单位标注，需严格按照图纸数据进行加工与装配；
6
建议将组件分装在独立包装袋中，不预组装，最终统一打包并标注零件号与数量，便于仓储与管理；
7
使用过程中应避免强冲击或横向力作用，以免破坏压入端结构；
8
在高湿度或盐雾环境中使用时，尽管303不锈钢已具备良好耐蚀性，但仍建议定期检查连接状态，必要时补加防腐措施；
9
严禁未经授权复制、传播或用于其他项目，该文档包含SAMTEC公司保密信息，受知识产权保护。
