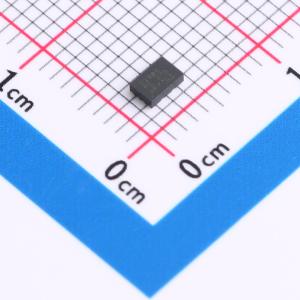

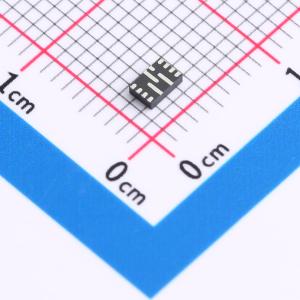

温馨提醒：图片仅供参考，商品以实物为准

TPS51385RJNR

降压型 7A 4.5V~24V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS51385是一款4.5V至24V输入电压范围,7A连续输出电流的同步降压转换器,采用自适应导通时间D-CAP3控制模式。集成低导通电阻的MOSFET,支持快速负载瞬态响应,轻载效率高,具备完整的保护功能,包括过压保护、欠压保护、过流保护和过温保护。提供可调软启动时间和内部1ms软启动时间选项。
品牌名称: TI(德州仪器)
商品型号: TPS51385RJNR
商品编号: C22418767
商品封装: VQFN-HR-12(3x2)
包装方式: 编带
商品毛重: 0.0245克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	84uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；输出放电；工作状态指示；保护锁死

商品概述

TPS51385 是具有自适应导通时间 D-CAP3 控制模式的单片 7A 同步降压转换器。该器件集成了低 RDS(on)功率 MOSFET，因此简单易用且高效，具有极少的外部元件，适用于空间受限的电源系统。其特性包括精确的基准电压、快速负载瞬态响应、用于提高轻负载效率的自动跳跃模式运行、开关频率大于 25kHz 的 OOA轻负载运行、具有良好线路和负载调节的 D-CAP3 控制模式，并且无需外部补偿。TPS51385 提供 OVP、UVP、OCP、OTP 和 UVLO的全面保护。该器件结合了电源正常信号和输出放电功能。TPS51385 同时支持内部和外部软启动时间选项。该器件具有 1ms 的内部固定软启动时间。如果应用需要更长的软启动时间，则可以使用外部 SS 引脚，通过连接外部电容器来实现更长的软启动时间。TPS51385 采用热增强型 12 引脚 QFN 封装，并且额定结温范围为 –40℃ 至 125℃。

商品特性

4.5V 至 24V 输入电压范围
0.6V 至 5.5V 输出电压范围
集成式 22mΩ 和 11mΩ MOSFET
支持 7A 持续 IOUT
84µA 低静态电流
25℃ 时基准电压 (0.6V) 精度为 ±1%
在 –40℃ 至 125℃ 温度范围内基准电压 (0.6V) 精度为 ±1.5%
1MHz 开关频率
D-CAP3™ 控制模式，用于快速瞬态响应
支持 POSCAP 和所有 MLCC 输出电容器
可调节软启动和内部 1ms 软启动
在轻负载条件下可选的 PSM 和 Out-of-Audio™(OOA) 模式，支持动态更改
支持大负荷运行
电源正常状态指示器，可监测输出电压
锁存输出 OV 和 UV 保护
非锁存 UVLO 和 OT 保护
逐周期过流保护
内置输出放电功能
小型 2.00mm × 3.00mm HotRod™ QFN 封装

应用领域

笔记本电脑和台式机
超极本、平板电脑
电视和 STB、负载点 (POL)
分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~5.5V
	输出电流	7A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)
