温馨提醒：图片仅供参考，商品以实物为准

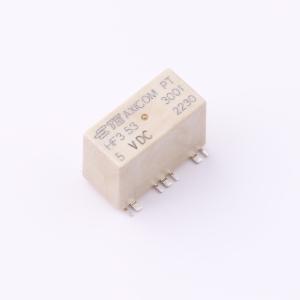

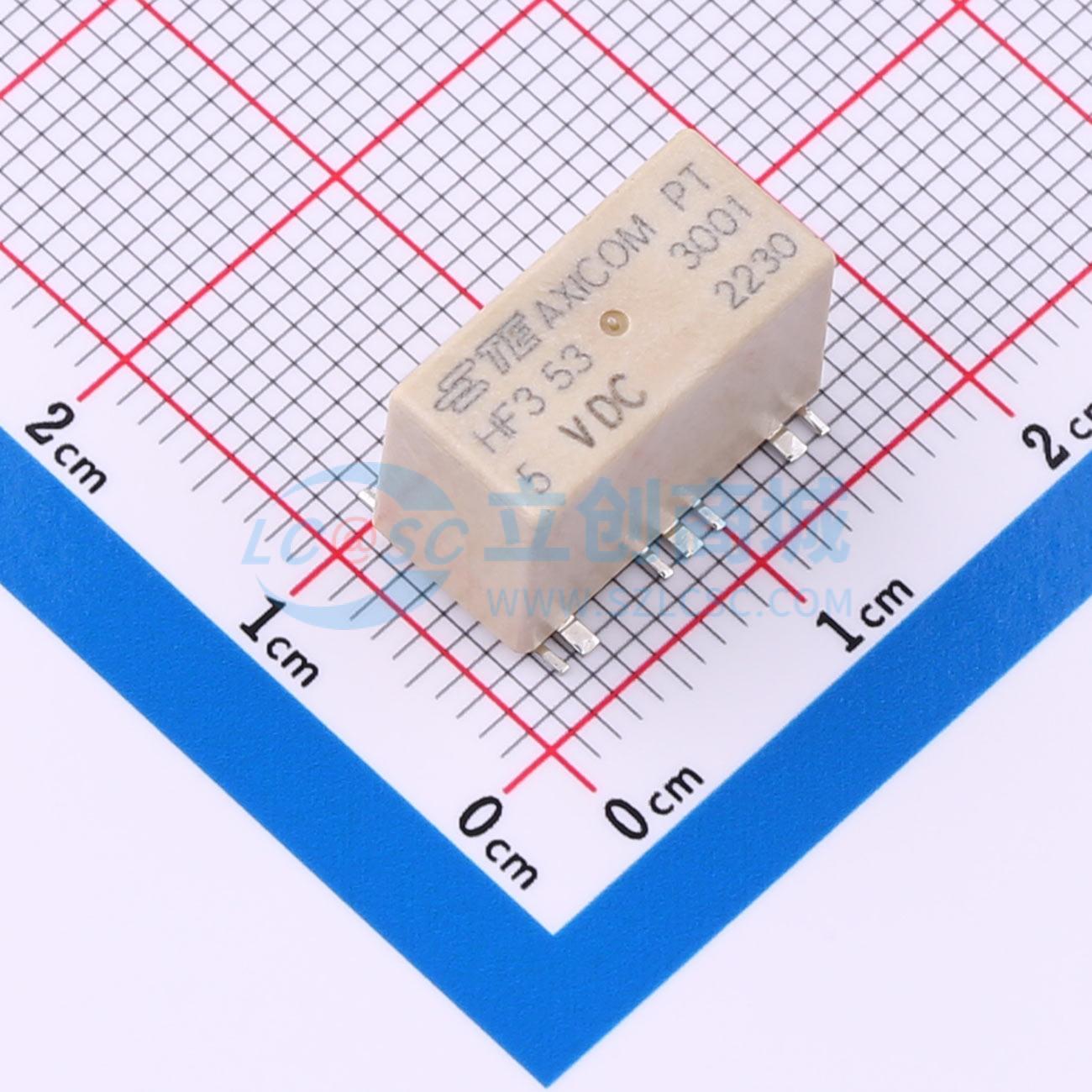

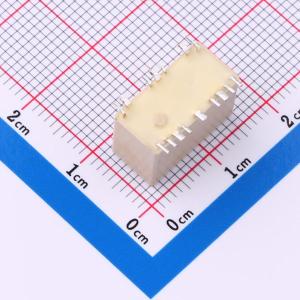

HF353
5V 一组转换:1C(单刀双掷转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：继电器类型：RF Relay。端子特性：鸥翼。端子排列方式：1 Form C、SPDT、1 C/O。端子极数：1。打开端子间绝缘初始电介质：600 Vrms。端子极限关合电流：2 A
- 商品型号
- HF353
- 商品编号
- C22418066
- 商品封装
- SMD,14.6x7.2mm
- 包装方式
- 编带
- 商品毛重
- 3.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组转换:1C(单刀双掷转换) | |
| 引脚数 | 14 | |
| 触点容量(电阻负载) | 2A@250VAC；2A@220VDC |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电压 | 250V@AC；220V@DC | |
| 触点材料 | 镍+镀金 | |
| 额定线圈功率 | 140mW | |
| 线圈电阻 | 178Ω | |
| 工作温度 | -55℃~+85℃ |
商品特性
- 继电器类型：RF Relay
- 端子特性：鸥翼
- 打开端子间绝缘初始电介质：600 Vrms
- 端子极限关合电流：2 A
- 端子极限短时电流：2 A
- 端子极限连续电流：2 A
- 电压驻波比（高频参数）：1.07 @ 100MHz, 1.45 @ 900MHz
- 端子和线圈间绝缘初始电介质：1000 Vrms
- 绝缘初始电阻：1000000 MΩ
- 端子极限断开电流：2 A
- 线圈电阻：178 Ω
- 触点额定电流：2 A
- 端子电压额定值：220 VDC
- 线圈功率额定值：14 W
- 线圈电压额定值：5 VAC
- 端子开关电压（最大值）：250 VAC
- 隔离（高频参数）：-45dB @ 3GHz, -72dB @ 900MHz, -80dB @ 100MHz
- 插入损耗（高频参数）：-.03dB @ 100MHz, -.12dB @ 900MHz, -.35dB @ 3GHz
- 主体重量：2.5 oz
- 端子电镀材料：金
- 端子材料：镍
- 继电器连接类型：PCB 端接
- 端子配置：PCB SMT
- 产品安装类型：印刷电路板
- 产品宽度：7.2 mm[.263 in]
- 产品长度：14.6 mm[.574 in]
- 产品高度：9.1 mm[.358 in]
- 环境保护类别：RTIII
- 环境温度（最大值）：85℃[85°F]
- 驱动系统：DC
- 线圈励磁系统：单稳态
- 性能类型：标准
- 封装方法：Reel, 盒和纸箱
- 长度类（机械）：14 – 16 mm
- 环境温度类：70 – 85℃
- 高度类（机械）：9 – 10 mm
- 线圈功率额定值类：.05 – .3 W
- 宽度类（机械）：6 – 8 mm
- 端子电流类：0 – 2 A
- 欧盟RoHS指令2011/65/EU：符合
- 欧盟ELV指令2000/53/EC：符合
- 中国电器电子产品有害物质限制使用管理办法（China RoHS 2，工业和信息化部携七部委2016年第32号令）：没有超出阈值的受限材料
- 欧盟REACH法规(EC) No. 1907/2006：欧洲化学品管理局最新发布的SVHC候选清单：2024年6月（241），SVHC候选清单的声明更新至：2024年6月（241），不含REACH SVHC
- 卤素含量：低卤素 - 每种匀质材料的Br、Cl、F、I < 900 ppm。也不含BFR/CFR/PVC
- 焊接工艺能力：回流焊接可达到245℃
