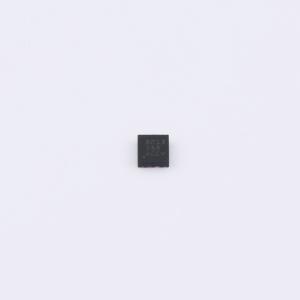

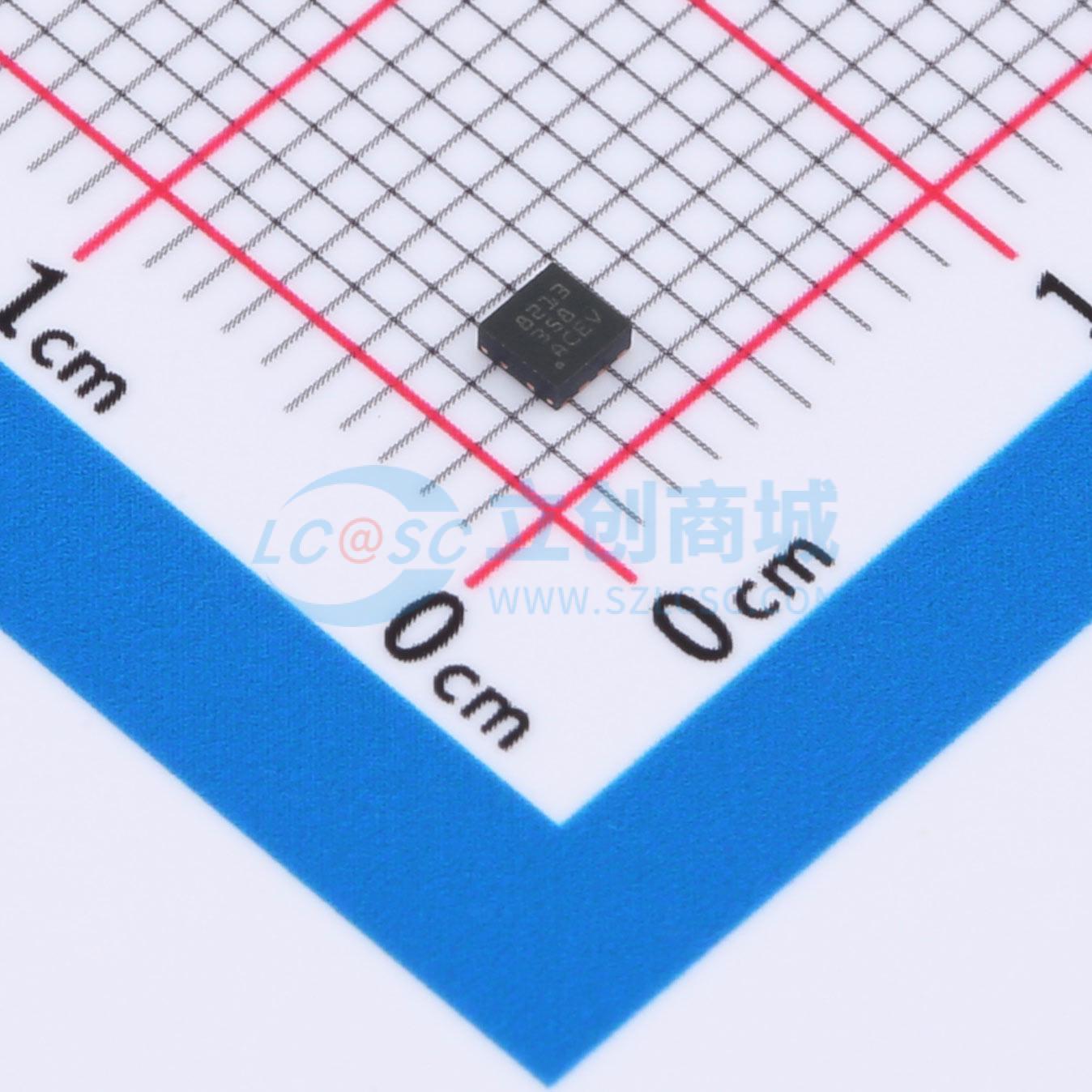

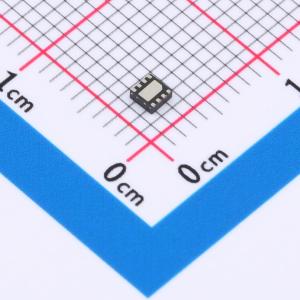

DRV8213DSGR

4A 有刷直流电机驱动器，集成电流感应、电流调节和失速检测功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款集成电机驱动器，具有N通道H桥、电荷泵、电流感应输出、电流调节和保护电路。三倍电荷泵允许器件低至1.65 V电压下工作，以适应1.8 V电源轨和低电池条件。电荷泵集成了所有电容器，允许100%占空比运行。内部电流镜实现电流感应和调节，无需大型功率分流电阻，节省电路板面积并降低系统成本
品牌名称: TI(德州仪器)
商品型号: DRV8213DSGR
商品编号: C22407186
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

DRV8213是一款集成式电机驱动器，具备N沟道H桥、电荷泵、电流检测输出、电流调节和保护电路。三倍压电荷泵使该器件能够在低至1.65 V的电压下工作，以适应1.8 V电源轨和低电池电量情况。电荷泵集成了所有电容，可实现100%占空比运行。

内部电流镜实现电流检测和调节。这消除了对大功率分流电阻的需求，节省了电路板空间并降低了系统成本。IPROPI电流检测输出允许微控制器检测电机堵转或负载条件的变化。增益选择（GAINSEL）功能可实现低至10 mA平均电机电流的高精度电流检测。通过使用VREF引脚，该器件可在启动和高负载事件期间调节电机电流，无需微控制器干预。RTE封装支持无传感器电机堵转检测并向微控制器报告。

低功耗睡眠模式通过关闭大部分内部电路实现超低静态电流。内部保护功能包括欠压锁定、过流和过温保护。

商品特性

N沟道H桥有刷直流电机驱动器
1.65 V至11 V的工作电源电压范围
240 mΩ RDS(on)（高端 + 低端）
高输出电流能力：4 A峰值
PWM控制接口，最高100 kHz开关频率
支持1.8 V、3.3 V和5 V逻辑输入
集成电流检测和电流调节
模拟电流检测输出（IPROPI）
增益选择（GAINSEL）功能，可实现低至10 mA的高精度电流检测
针对不同电流范围优化的RDS(ON)和过流限制
可配置的浪涌时间（仅RTE封装）
内部电荷泵
低功耗睡眠模式，延长电池寿命
最大睡眠电流 < 60 nA
小封装尺寸
集成保护功能
- VM欠压锁定（UVLO）
- 自动重试过流保护（OCP）
- 热关断（TSD）
- 堵转检测（仅RTE封装）

应用领域

有刷直流电机、螺线管和继电器驱动
水和煤气表
电子智能锁
电子和机器人玩具
输液泵和其他便携式医疗设备
电动牙刷
美容与个人护理产品
便携式打印机
销售点（POS）设备
其他电池供电的直流电机应用

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	4A

	属性	参数值
	工作电压	-
	导通电阻	240mΩ
	静态电流(Iq)	60nA
	工作温度	-40℃~+125℃
