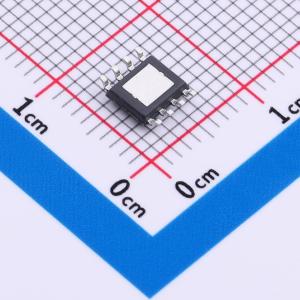

温馨提醒：图片仅供参考，商品以实物为准
TPL8032ADQ-ES1R-S
1.22V~18V 300mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8032ADQ-ES1R-S
- 商品编号
- C22402037
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 1.22V~18V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 96dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 96uA | |
| 噪声 | 5.2uVrms | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 |
商品概述
该器件是一款300mA高电源抑制比、超低噪声、低压差线性稳压器，具有20V宽输入电压范围。支持通过外部电阻分压器在1.22V至18V范围内调节输出电压，并能与2.2μF或更大的陶瓷输出电容器保持稳定工作。其具备高电源抑制比，在1kHz下为96dB，以及5.2μVRMS的超低噪声。这些特性使其适用于对噪声敏感且前级电源存在较大纹波和噪声的应用，例如高性能模拟器件或高清成像设备。输出短路保护和热过载保护电路提高了重载条件下的可靠性。该器件采用热增强型ESOP8封装，保证工作环境温度范围为-40°C至+125°C。
商品特性
- 符合汽车应用要求：AEC-Q100 Grade 1，TA：-40°C 至 +125°C
- 输入电压范围：2.5V 至 20V
- 输出电压范围：可调输出：1.22V 至 18V
- 在线性调整率、负载调整率和整个工作温度范围内，输出电压精度为 ±2%
- 最大输出电流：300mA
- 低压差电压：在300mA电流下最大为600mV
- 高电源抑制比：在1kHz下为96dB，在100kHz下为71dB，在1MHz下为51dB
- 输出电压噪声：5.2μVRMS
- 出色的瞬态响应
- 使用 ≥2.2μF 低等效串联电阻陶瓷输出电容器可保持稳定
- 集成保护功能：过流保护、过温保护
- ESOP8封装
应用领域
- 汽车环视摄像头
- 高清成像系统
- 红外成像设备
