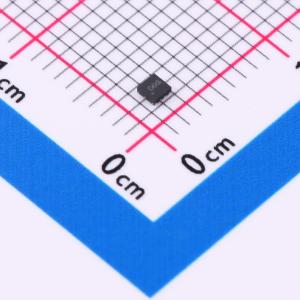

温馨提醒：图片仅供参考，商品以实物为准
SR1317D4RL
30MHz至7.125GHzSP3T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SR1317D4RL是一款具有低插入损耗和高隔离度的CMOS硅绝缘体(SOI)SP3T射频开关IC，适用于从30MHz到7.125GHz的宽频率范围。
- 品牌名称
- SPS(美国源芯)
- 商品型号
- SR1317D4RL
- 商品编号
- C22400325
- 商品封装
- DFN-8L(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.0165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.1dB | |
| 工作电压 | 1.6V~3.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SR1317D4RL是一款CMOS绝缘体上硅（SOI）单刀三掷（SP3T）开关IC，在30MHz至7.125GHz的宽频率范围内具有低插入损耗和高隔离度。 SR1317D4RL采用小型化的1.5mm×1.5mm×0.45mm、8引脚DFN封装，带有外露接地焊盘。
商品特性
- 宽控制电压范围：1.6V至3.5V。
- 宽频率范围：30MHz至7.125GHz。
- 低插入损耗：在2.45GHz时典型值为0.5dB，在7.125GHz时典型值为1.1dB。
- 高隔离度。
- 高1dB压缩点（P1dB）：在3V时为+32dBm。
- 小型化封装：DFN-8L，1.5mm×1.5mm×0.45mm。
- 符合RoHS标准，无铅、无卤。
应用领域
- IEEE802.11a/b/g/n/ac/ax/be（Wi-Fi 5、Wi-Fi 6、Wi-Fi 6e、Wi-Fi 7）
- 工业、科学和医疗（ISM）频段无线电
