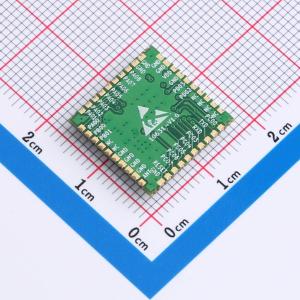

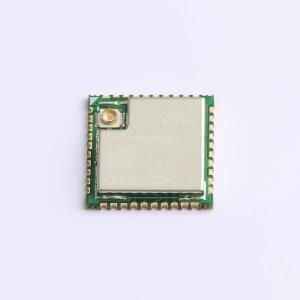

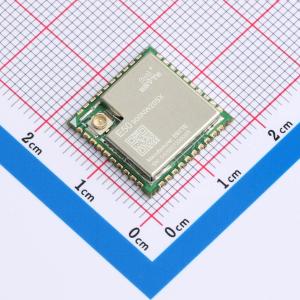

E50-900NW20SX
M-BUS无线模块串口UART通信MESH星型组网收发一体物联网水电气表
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于智能家居、安防、照明、楼宇自动化和计量的1GHz以下物联网无线连接的理想解决方案。模块搭载了Silicon Labs的EFR32FG23系列芯片，可在密集的城市和峡谷环境中以最小的数据丢失量实现长达0.3~2.5千米的无线广播。同时模组也携带了支持WM-BUS总线技术的固件，无线模组固件基于EN13757-4/3欧洲标准开发，可实现智能通用仪表、数据集中器、移动抄表设备和热分配表之间无缝的SUB-GHz RF通信协议。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E50-900NW20SX
- 商品编号
- C22399510
- 商品封装
- SMD,16x16mm
- 包装方式
- 编带
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 频率 | 868MHz | |
| 调制方式 | GFSK；OOK | |
| 发射功率 | 20dBm | |
| 接口类型 | UART | |
| 工作电压 | 2V~3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5.5mA | |
| 发送电流 | 65mA | |
| 接收灵敏度 | -125dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | AES加密；恢复出厂设置功能；模块复位功能；内置看门狗；集成温度传感器 |
商品概述
E50 - 900NW20SX无线模块是适用于智能家居、安防、照明、楼宇自动化和计量等低于1GHz物联网无线连接的理想解决方案。它配备了Silicon Labs的EFR32FG23系列芯片，在密集的城市和峡谷环境中，能够实现高达0.3~2.5公里的无线广播，且数据损失极小。同时，该模块还搭载了支持WM - BUS（无线M - BUS）总线技术的固件。E50 - 900NW20SX无线模块固件基于EN 3757 - 4/3欧洲标准开发，可实现智能通用仪器、数据集中器、移动计算机、仪表设备和热量分配表之间的无缝SUB - GHz射频通信协议。此无线通信模块可用作片上系统（SoC）开发平台，具有体积小、接口资源丰富的特点，支持用户二次开发，可广泛应用于物联网行业。
商品特性
- 低功耗无线片上系统：高性能32位78MHz ARM Cortex(®) - M33，带有DSP指令和浮点单元，用于高效信号处理；高达256kB的闪存程序存储器，高达32kB的RAM数据存储器；高达+20dBm的发射功率。
- 丰富多样的MCU外设选择：输出多达31个通用I/O引脚，具有输出状态保留和异步中断功能；12位@1Msps、16位@76.9ksps的模数转换器（ADC）；2个模拟比较器（ACMP）；2个数模转换器（VDAC）；低功耗传感器接口（LESENSE）；8通道DMA控制器；12通道外设反射系统（PRS）；4个16位定时器/计数器，带有3个比较/捕获/PWM通道；1个32位定时器/计数器，带有3个比较/捕获/PWM通道；32位实时计数器；24位低功耗定时器，用于波形生成；2个看门狗定时器；3个升级版通用同步/异步收发器（EUSART）；1个通用同步/异步收发器（UART/SPI/智能卡（ISO 7816）/IrDA/I2S）；2个支持SMBus的I2C接口；芯片温度传感器，在整个温度范围内精度为±2℃。
- 宽工作范围：1.8至3.8V电源；-40至+85摄氏度。
- 支持的调制格式：具有完全可配置成型能力的2/4 (G)FSK、OQPSK DSSS、(G)MSK、OOK。
- 芯片级安全特性：AFS128/192/256、ChaCha20 - Poly1305、SHA - 1、SHA - 2/256/384/512、ECDSA + ECDH（P - 192、P - 256、P - 384、P - 521）、Ed25519。
应用领域
- 智能家居
- 安防
- 照明
- 楼宇自动化
- 计量
