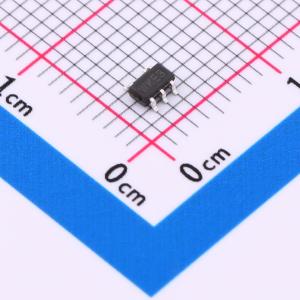

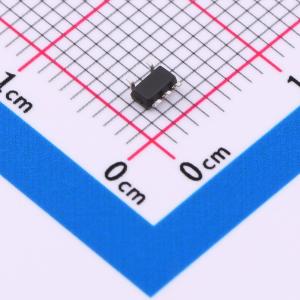

温馨提醒：图片仅供参考，商品以实物为准
MCP6561UT-E(MS)
MCP6561UT-E(MS)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款比较器为低功耗，能够在2.7V至5.5V的宽电压范围内工作，非常适合电池供电设备或是对功耗有严格要求的系统。它具有快速响应时间和低静态电流（最大0.120mA），适用于智能家居系统，可穿戴健康监测设备、移动设备和充电管理
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MCP6561UT-E(MS)
- 商品编号
- C22399585
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 800uV | |
| 输入偏置电流(Ib) | 2pA | |
| 传播延迟(tpd) | 400ns | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 开漏 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电压温漂(Vos TC) | 0.8uV/℃ | |
| 输入失调电流(Ios) | 1pA |
商品概述
MCP6561UT-E (MS) 是一款单比较器，为开漏输出比较器，具备极高的灵活性。它可在 2.1V 至 5.5V 的电压范围内工作，每个通道在低输出时的功耗低至 50 μA（典型值）。
MCP6561UT-E (MS) 是便携式消费产品电路设计中，对低电压运行、低功耗和节省空间有主要要求的应用的最具成本效益的解决方案。MCP6561UT-E (MS) 采用环保型 SOT-23-5 封装。其工作环境温度范围为 -40℃ 至 +85℃。
MCP6561UT-E(MS) 系列比较器的电源引脚最高可承受 5.5V 电压。这款标准器件凭借其低功耗和高速度的特性，在广泛的应用中展现出了普遍性和多功能性。开漏输出允许用户配置输出的逻辑低电压 (VOL)，并可用于使比较器实现与功能。
商品特性
- 电源电压范围：+2.1V 至 +5.5V
- 低电源电流
- 在 VS = 5V 且输出为低电平时，每个通道的电流为 50μA（典型值）
- 输入共模电压范围包含地
- 低输出饱和电压，典型值为 100mV
- 开漏输出，灵活性极高
- 最高可在 +125℃ 下工作 微型封装：SOT23-5
应用领域
- 迟滞比较器
- 振荡器
- 窗口比较器
- 工业设备
- 测试与测量
