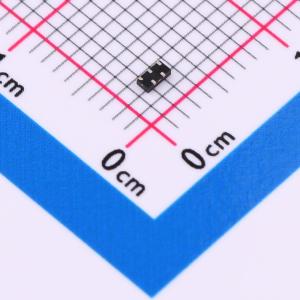

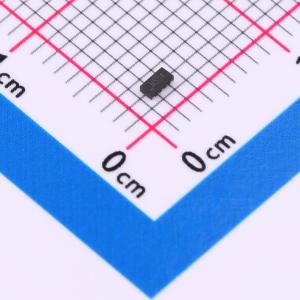

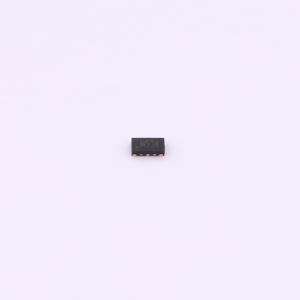

RCLAMP7534P-MS
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款态电压抑制二极管采用DFN2010-5L封装，极性单向,反向截止电压(Vrwm)：5V,最大钳位电压:IPP:3.5A@15V,峰值脉冲电流(Ipp)@8/20us:3.5A,CJ容值：0.3PF主要针对I/O接口提供保护，比如USB 3.0、HDMI、DisplayPort等高速数据线，能够保护4条线路免受瞬态电压冲击能够稳定的保护你的电路设计！
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- RCLAMP7534P-MS
- 商品编号
- C22399256
- 商品封装
- DFN2010-5L
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 五路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20微秒）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，±15千伏（空气放电），±8千伏（接触放电）
- 符合IEC 61000 - 4 - 4（EFT）标准，40安（5/50纳秒）
- 工作电压：5伏
- 保护五条I/O线
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和显卡的USB电源及数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器、机顶盒
