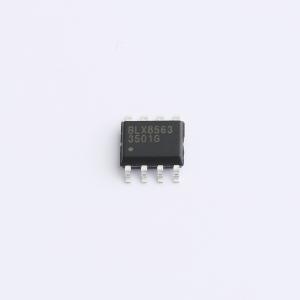

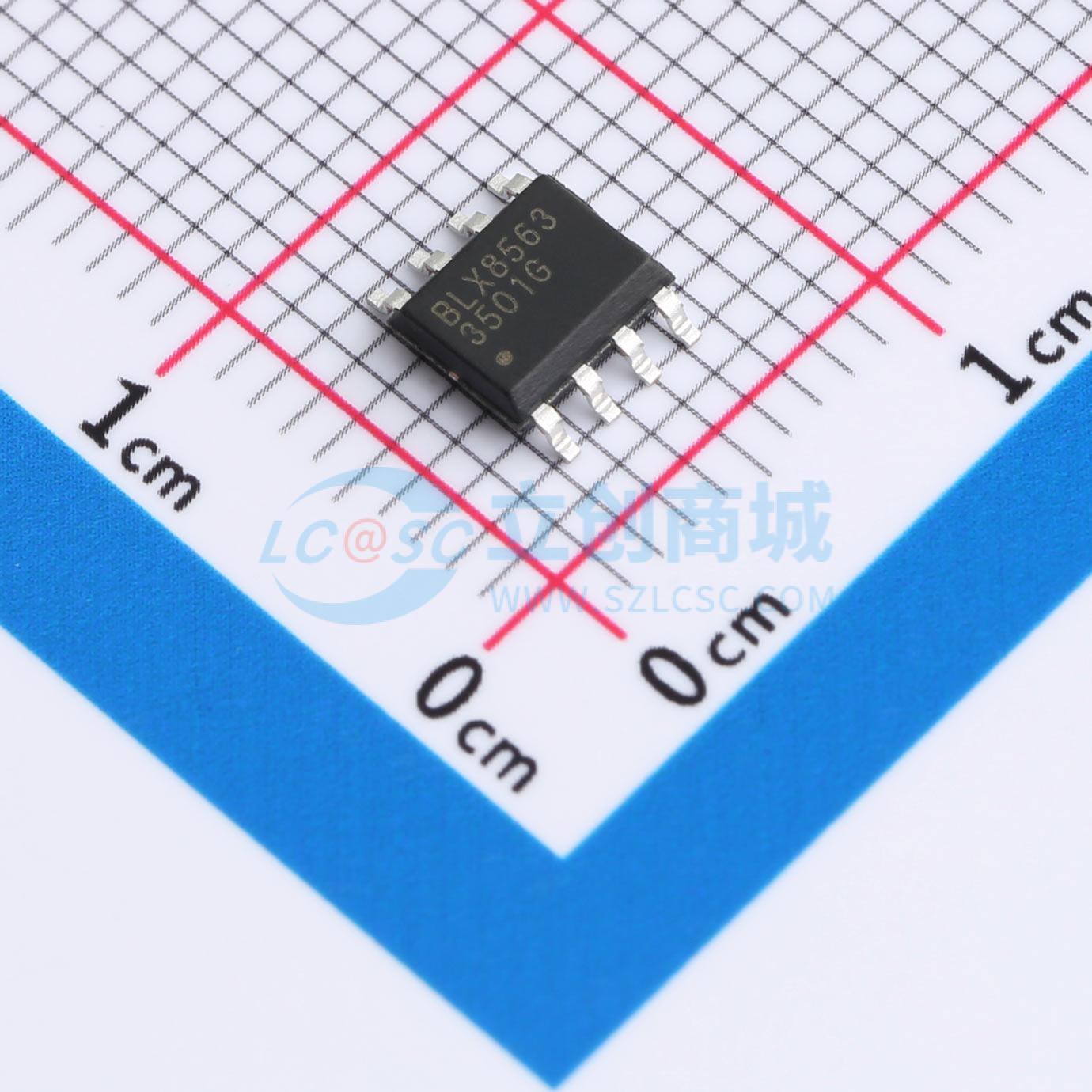

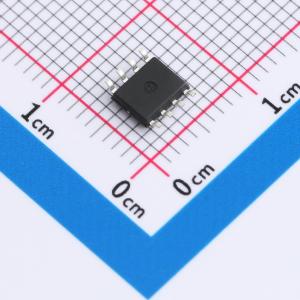

BLX8563-PARC SOP-8L

BLX8563 是一款低功耗CMOS 实时时钟/日历芯片。 它内置一个包括世纪、年、月、日、时、分、秒、星期的计时器，在电路中起到钟表的作用，系统可以设置和读取BLX8563 中存放的当前时间，从而对数据进行相应处理（例如计费、显示、记录等）。它内部集成了一个可编程的Alarm 功能，在当前时间与Alarm 设置时间一致，且对应的中断条件使能时，产生中断。它内部集成了一个可编程时钟输出，一个中断输出和掉电检测器，并集成了内部振荡器电容，最大限度减少了电路板上的布线数目，非常适合于复杂系统。所有的地址和数据都通过I2C 总线接口串行传递，I2C 总线的从地址为：0xA3（读数据）、0xA2（写数据）。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增，可以实现连续读写功能。

BLX8563 有十六个8 位寄存器、一个可自动增量的地址寄存器、内置32.768KHz 振荡器（内部集成一个电容）、分频器（用于给实时时钟RTC 提供源时钟，可编程时钟输出）、定时器、报警器、掉电检测器和最高时钟频率可达400KHz 的I2C 总线接口。 这十六个寄存器均可被外部访问，但并没有用到全部数据位。00H、01H 地址为控制/状态寄存器，02H~08H 寄存器用于时钟计数器（秒~年计数器），09H~0CH 用于定义报警条件，0DH 控制CLKOUT 引脚的输出频率，0EH 和0FH 分别为定时控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日期报警寄存器，编码为BCD 格式，而星期寄存器和星期报警寄存器不以BCD 格式编码。 其中某个计时寄存器被外部读取时，所有计数器的内容被锁存，因此可以防止对时钟/日历数据的错读。

• 宽工作电压：0.9V - 5.5V
• 低休眠电流：0.4μA（3.3V 下的典型值）
• I2C 通信频率最高支持400KHz
• 具有世纪标志位，万年历日期2000 年 - 2199 年
• 可编程时钟输出32.768KHz、1024Hz、32Hz、1Hz
• 内部集成振荡器电容
• 内部集成定时器
• 内部集成报警功能
• 内部集成低电压检测功能
• 中断开漏输出功能
• 支持SOP8、TSSOP8 等封装

• 电池电源产品
• 便携、手持设备
• 复费率电度表、IC 卡水表、IC 卡煤气表
• 移动电话和传真机
• 门禁系统
