温馨提醒：图片仅供参考，商品以实物为准

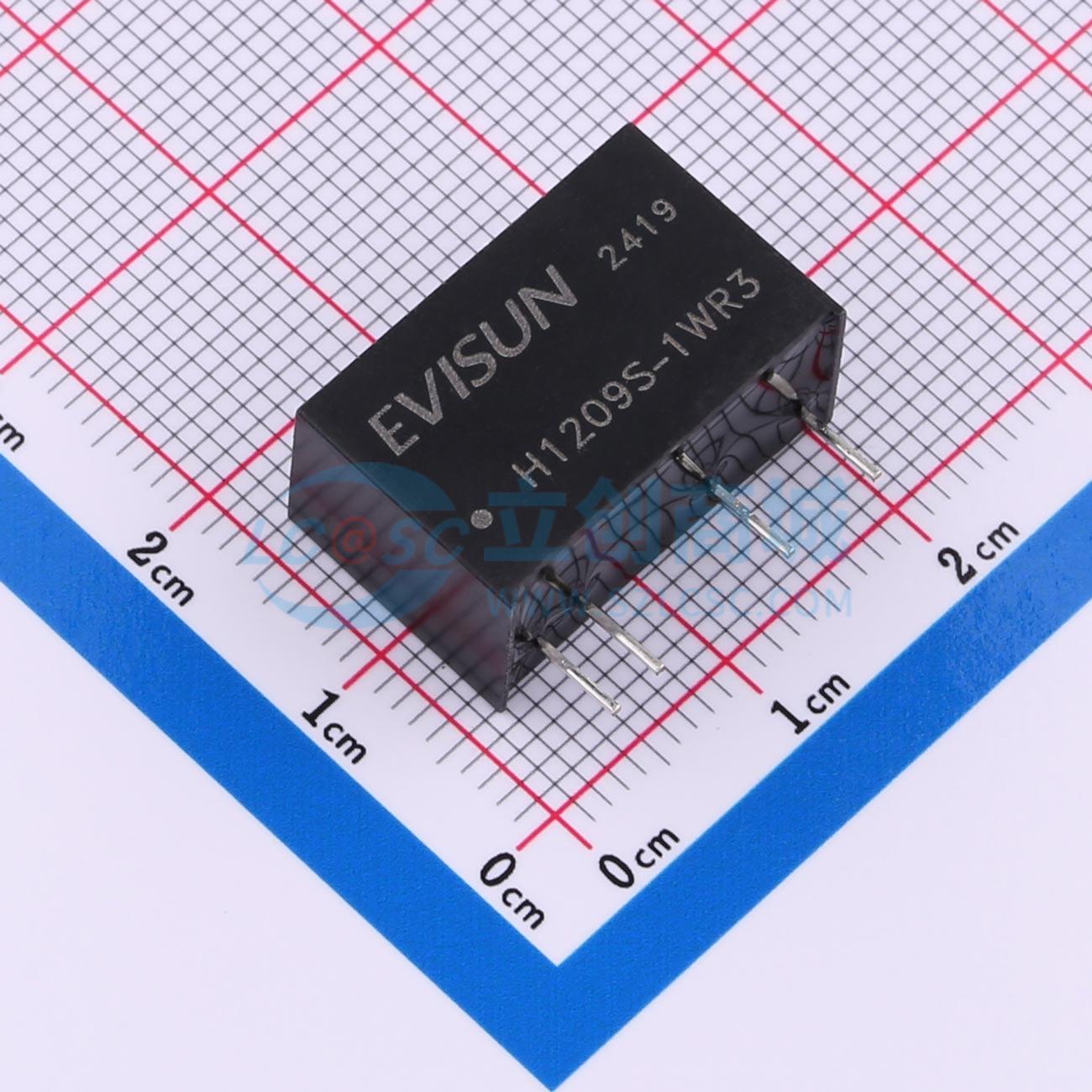

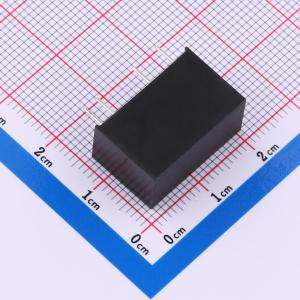

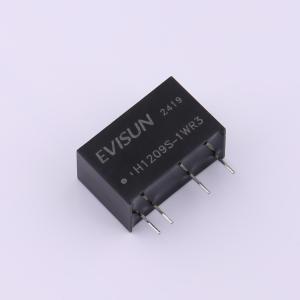

H1209S-1WR3
10.8V~13.2V 9V 112mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- H1209S-1WR3型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压12V(10.8V~13.2V)，输出电压9Vdc，输出电流112mA，输出功率1W;转换效率82%;低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复;最大容性负载1000uF;适用于纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等 ;输入输出隔离耐压6KVdc ;尺寸：长19.50*高12.5*宽9.80mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- H1209S-1WR3
- 商品编号
- C22394643
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 7.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 112mA | |
| 最大容性负载 | 1000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 6kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 500kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 可持续短路保护
- 空载输入电流低至6mA
- 效率高达85%
- 低纹波系数和低噪音
- 隔离电压6000VDC
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 医疗
- 电力
- IGBT驱动
- 医疗采集隔离
- 高压采集电路
- IGBT驱动电路
