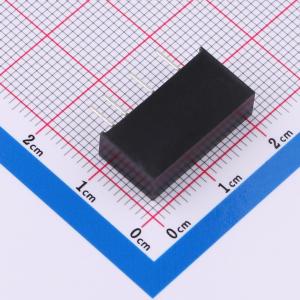

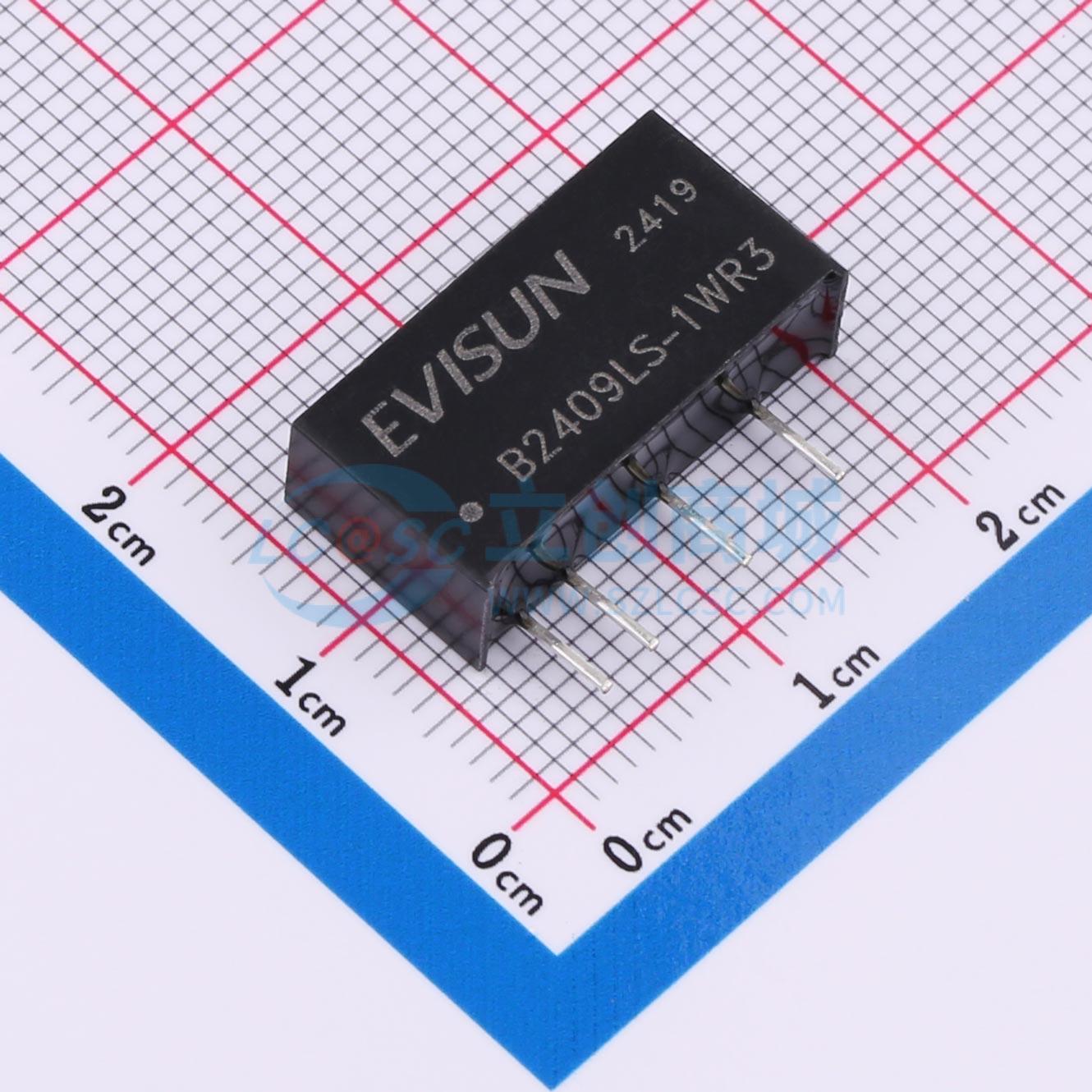

B2409LS-1WR3
DC-DC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B2409LS-1WR3型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压24V(21.6V~26.4V)，输出电压9Vdc，输出电流112mA，输出功率1W;转换效率80%;低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复;最大容性负载1000uF;适用于纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等 ;输入输出隔离耐压1.5KVdc ;尺寸：长19.65*高10.16*宽6.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- B2409LS-1WR3
- 商品编号
- C22395004
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 5.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 112mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 长度 | 19.65mm | |
| 宽度 | 10.16mm | |
| 高度 | 6mm |
商品特性
- 可持续短路保护
- 空载输入电流低至6mA
- 效率高达85%
- 低纹波系数和低噪音
- 隔离电压1500VDC/min, 3000VDC/1s
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 分布式电源系统中需要产生一组(两组)与输入电源隔离的电源的应用场合
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
