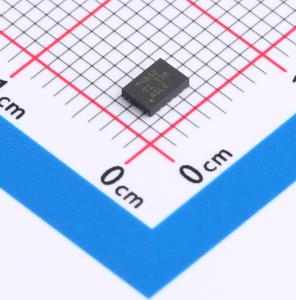

温馨提醒：图片仅供参考，商品以实物为准

TMUX4052BQBR

TMUX405x 24V, 8:1, 1-Channel, 4:1, 2-Channel 和 2:1, 3-Channel 多路复用器，具有1.8V逻辑

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通用CMOS多路复用器，支持单电源（5V至24V）、双电源（±12V）或不对称电源。具有低电容、双向信号路径和轨到轨操作。
品牌名称: TI(德州仪器)
商品型号: TMUX4052BQBR
商品编号: C22392788
商品封装: WQFN-16(2.5x3.5)
包装方式: 编带
商品毛重: 0.0488克(g)

商品参数

商品概述

TMUX405x 器件是通用互补金属氧化物半导体（CMOS）多路复用器（MUX）。TMUX4051 是 8:1、单通道多路复用器，TMUX4052 是 4:1、双通道多路复用器，TMUX4053 是 2:1、三通道开关。这些器件可使用单电源（5V 至 24V）、双电源（最高 ±12V）或不对称电源（例如 VDD = 12V，VSS = -5V）。较宽的电源电压范围使 TMUX405x 器件可用于从电池测试仪到电器等广泛的应用中。

TMUX405x 器件支持源极（Sx）和漏极（Dx）引脚上从 VSS 到 VDD 的双向模拟信号。所有逻辑输入都有 1.8V 逻辑兼容阈值，在使用有效电源电压工作时，与 TTL 和 CMOS 逻辑都兼容。

商品特性

单电源范围：5V 至 24V
双电源范围：最高 ±12V
低电容：3pF
工作温度：-55°C 至 +125°C
双向信号路径
轨到轨操作
1.8V 逻辑兼容
先断后通开关
ESD 保护 HBM：2000V
TMUX405x 引脚与以下器件兼容：
- 行业标准 4051、4052 和 4053 多路复用器

应用领域

模拟多路复用和解复用
工厂自动化与控制
电器
电池测试设备
电力传输
医疗
楼宇自动化
电网基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	导通电阻(Ron)	60Ω
	工作电压	5V~24V；-12V~12V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	190ns
	关闭时间(toff)	160ns
	带宽	600MHz
	工作温度	-55℃~+125℃
	传播延迟(tpd)	4ns
	功能特性	-
