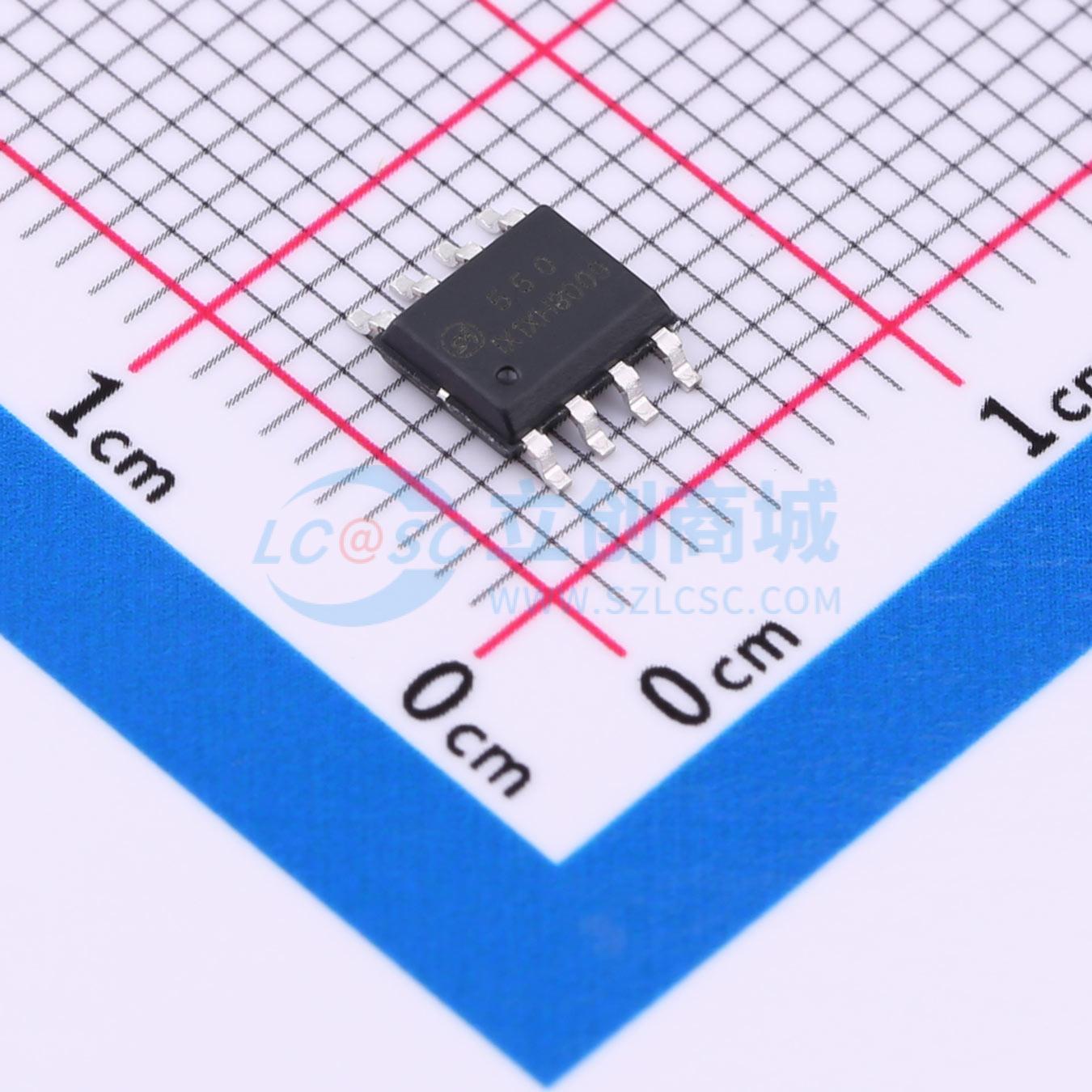

温馨提醒：图片仅供参考，商品以实物为准
SS550
900V多模初级稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 900V多模输出初级稳压芯片
- 品牌名称
- orisilicon(矽源)
- 商品型号
- SS550
- 商品编号
- C22392481
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 40V~900V | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出电压 | 9V |
商品概述
SS550/SS551 是一款多模初级电源稳压芯片，为后级次级电路系统提供中间电压，从而减少系统的面积并降低成本。基于高压 MOSFET 结构来实现，在输入电压高于 40V 时 SS550/SS551 的 REG18 输出电压将维持在 18V 左右，REG9 输出电压维持在 9V 左右，并随输出负载的增加而降低；当输入电压低于 18V 时，REG18 输出电压跟随输入电压变化，当 REG18 电压低于 10.5V 时，REG9V 电压降随之下降。 SS550 可通过在 REG9 与 BGIN 之间串入电阻实现 REG9 的输出电压在 1.3V~9V 之间可调。 SS551 可增加外部高压 MOS 器件，从而提高 REG9 输出的驱动能力。 SS550/SS551 内置高压电阻，通过与外部电阻和电容等器件连接，可实现对高压输入信号的分压检测。 本芯片可稳定通过 5KHz/100KHz EFT 群脉冲、雷击浪涌、周波跌落、工频磁场等等可靠性实验。
商品特性
- 单路电源输出
- 输入电压: 40VDC to 900VDC
- 输入 BV 电压最高 1000V
- 静态电流: 15μA（典型）
- REG18 最大输出电压：18V（典型）
- REG9 最大输出电压：9V（典型）
- REG18 电流负载：16mA@Vreg18 = 5V（典型）
- REG9 电流负载: 20mA@VREG18 = 18V（典型）
- REG9 可调输出（SS550）
- REG9 外部驱动（SS551）
- 宽的温度范围（Ta = -40~+125°C）
- eSOP8
应用领域
- 塑壳式断路器
- 高速漏电保护装置
- 防漏电插座
- 带有漏电保护的小家电
