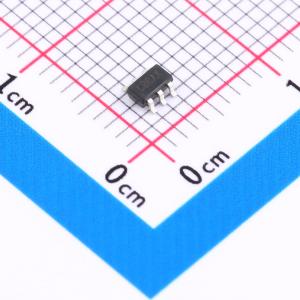

温馨提醒：图片仅供参考，商品以实物为准
RY9121E
降压型 2A 4.5V~17V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高频、同步、整流、降压、开关模式转换器，带有内部功率MOSFET。它提供了一个非常紧凑的解决方案，可在较宽的输入电源范围内提供2A的连续输出电流，并具有出色的负载和线性调节能力。ECOT控制操作提供了非常快速的瞬态响应和简单的环路设计，以及非常严格的输出调节。只需最少数量的现成外部组件，采用节省空间的SOT23-6封装。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY9121E
- 商品编号
- C22392164
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
RY9121E是一款高频、同步整流、内置功率MOSFET的降压开关转换器。它在宽输入电压范围内提供2A连续输出电流，具备优异的负载和线性调整率。ECOT控制模式提供了极快的瞬态响应、简化的环路设计以及严格的输出调节。该器件仅需极少的外部常用元件，并采用节省空间的SOT23-6封装。
商品特性
- 4.5V至17V宽工作输入电压范围
- 2A连续输出电流
- 1.2MHz开关频率
- 具备快速瞬态响应的ECOT模式控制
- 内置过流限制
- 内置过压保护
- 强制PWM模式
- 内部软启动
- 110mΩ/70mΩ低RDS(ON)内部功率MOSFET
- 输出电压从0.6V可调
- 无需肖特基二极管
- 具备打嗝模式的短路保护
- 集成内部补偿
- 热关断保护
- 采用SOT23-6封装
- -40°C至+85°C工作温度范围
应用领域
- 数字机顶盒
- 平板电脑
- 平板电视与显示器
- Wi-Fi路由器/接入点
- 数字视频录像机
- 便携式媒体播放器
- 电缆调制解调器/XDSL
- 通用用途
