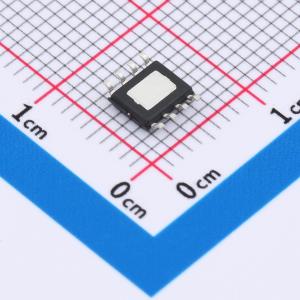

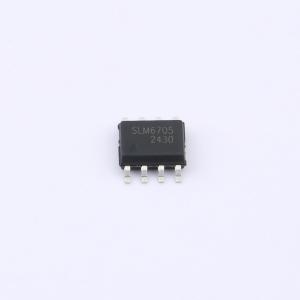

SLM6705
双节串联锂电池充电电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：支持宽电压输入。采用700KHz固定频率的同步降压型转换器。高达95%以上的充电效率，自身发热量极小。包括完整的充电终止电路、自动再充电和一个精确度达±1.0%的8.4V预设充电电压。内部集成防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。采用带散热片的E-SOP8封装，只需极少的外围元器件。应用：移动电话。平板电脑
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM6705
- 商品编号
- C22392294
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23916克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | - | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 8.4V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 自动再充电；充电终止；软启动；反向电流阻断；短路保护 |
商品概述
SLM6705是一款支持宽电压输入的双节串联锂离子电池充电电路。它采用700KHz固定频率的同步降压型转换器，因此充电效率高达95%以上，自身发热量极小。该电路包含完整的充电终止电路、自动再充电和一个精度达±1.0%的8.4V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。SLM6705采用带散热片的E-SOP8封装，并且只需极少的外围元器件，因此能够嵌入在各种手持式应用中，作为大容量电池的高效充电器。
商品特性
- 700KHz固定开关频率
- 高达95%以上的输出效率
- 最大2.5A输出电流
- 无需防反灌电流二极管
- 无需外置功率MOS管或续流二极管
- 精度达到1.0%的8.4V充电电压
- 电源状态和充电状态显示
- 电池漏反向漏电流小于5uA
- 5.55V涓流充电门限
- 软启动限制了浪涌电流
- 电池温度监测功能
- 输出短路保护功能
- 采用带散热片的8引脚SOP封装
应用领域
- 移动电话
- 平板电脑
- MP3、MP4播放器
- 数码相机
- 电子词典
- GPS
- 便携式设备
- 各种充电器
