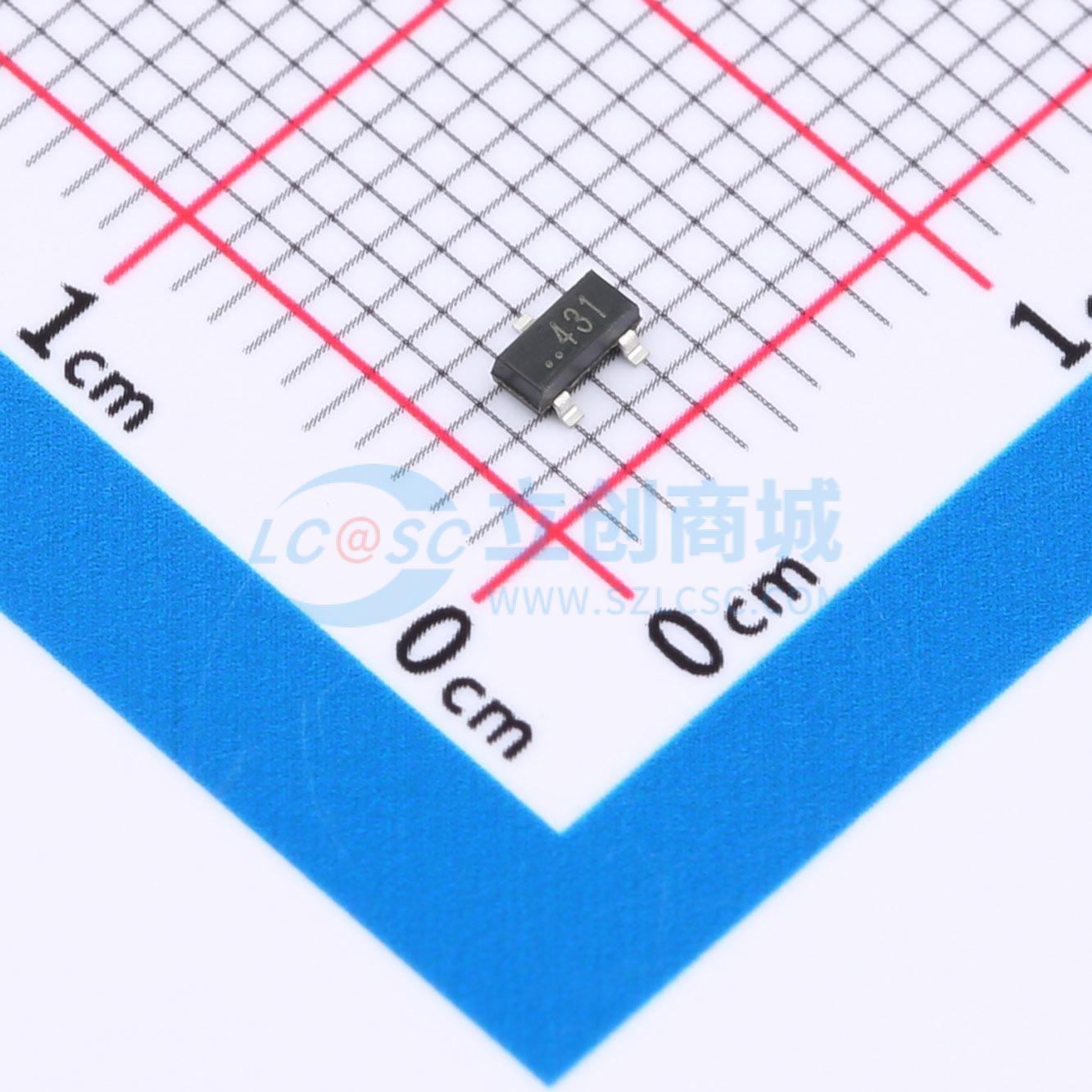

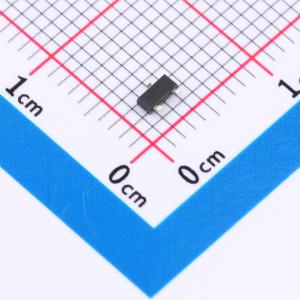

温馨提醒：图片仅供参考，商品以实物为准
TL431D
2.495V~36V 并联
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TL431D是一款低压三端可调并联稳压器。通过两个外部电阻，可将输出电压设置为2.495V（VREF）至36V之间的任意值（请参考应用电路）。
- 品牌名称
- ALJ(龙晶微)
- 商品型号
- TL431D
- 商品编号
- C22392283
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.4% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 40uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
TL431D是一款低压三端可调并联稳压器。通过两个外部电阻，输出电压可设置为2.495V（VREF）至36V之间的任意值（请参考应用电路）。高精度参考电压容差有两个等级：±0.5%和±1.0%。该器件的典型最小阴极电流为40μA。有源输出电路具有非常陡峭的导通特性，使其在许多应用中可出色替代齐纳二极管。
商品特性
- 精密参考电压：TL431D：2.495V ±0.4%
- 可调输出电压范围为VREF至36V
- 灌电流能力为80μA至100mA
- 用于稳压的最小阴极电流低：典型值40μA，最大值80μA
应用领域
- 开关模式电源电压参考应用
