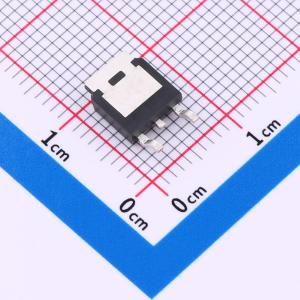

温馨提醒：图片仅供参考，商品以实物为准
YFW40P04AD
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用：电池保护。负载开关。不间断电源
- 品牌名称
- YFW(佑风微)
- 商品型号
- YFW40P04AD
- 商品编号
- C22391975
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 18mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@4.5V | |
| 输入电容(Ciss) | 2.76nF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 260pF |
商品概述
这款超结MOSFET具有更优异的特性，如开关时间快、导通电阻低、栅极电荷低以及出色的雪崩特性。它主要适用于有源功率因数校正和开关模式电源。
商品特性
- 12A、500V，VGS = 10V时，RDS(on) = 0.37Ω
- 经过100%雪崩测试
- 通过高速开关和低导通电阻实现低功率损耗
应用领域
-电池保护-负载开关-不间断电源
