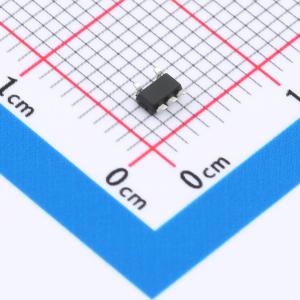

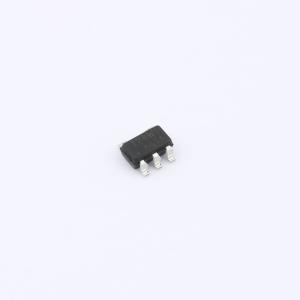

温馨提醒：图片仅供参考，商品以实物为准

EUP3010VIR1

1.5MHz 1A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3010/B 是一款高效率的1.5MHz常频、电流模式PWM降压转换器,集成主开关和同步整流器。输入电压范围为2.5V至5.5V,适用于便携式设备,支持高达1A的负载电流,输出电压可调低至0.6V。具有软启动功能和短路及热保护。
品牌名称: EUTECH(德信)
商品型号: EUP3010VIR1
商品编号: C194941
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

EUP3010/B是一款定频、电流模式的PWM降压转换器。该器件集成了一个主开关和一个同步整流器，以实现高效率。2.5V至5.5V的输入电压范围使EUP3010/B非常适合为单节锂离子（Li+）电池或3节镍氢/镍镉电池供电的便携式设备供电。输出电压可低至0.6V。EUP3010/B支持高达1A的负载电流，还能在低压差应用中以100%占空比运行，延长便携式系统的电池续航时间。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，同时无需外部肖特基二极管。EUP3010/B有可调输出版本，也有1.2V、1.8V和3.3V的固定输出版本。

商品特性

最高效率达96%
1.5MHz定频开关
可用负载电流达1A
典型静态电流270μA
输入电压范围2.5V至5.5V
可调输出电压低至0.6V
100%占空比低压差运行
无需肖特基二极管
短路和热保护
出色的线性和负载瞬态响应
关断电流<1μA
软启动功能
过压保护
有1.2V、1.8V、3.3V固定输出或可调输出版本
提供2mmx2mm TDFN - 6和SOT23 - 5封装
符合RoHS标准，100%无铅、无卤

应用领域

蜂窝电话和智能手机
便携式媒体播放器/MP3播放器
数码静态和摄像机
便携式仪器
WLAN PC卡

数据手册PDF

放大查看下载PDF

优惠活动

3.6折

购买数量

(3000个/圆盘，最小起订量 -1 个)

个

起订量：-1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	270uA
	开关管(内置/外置)	内置
	输出类型	可调
