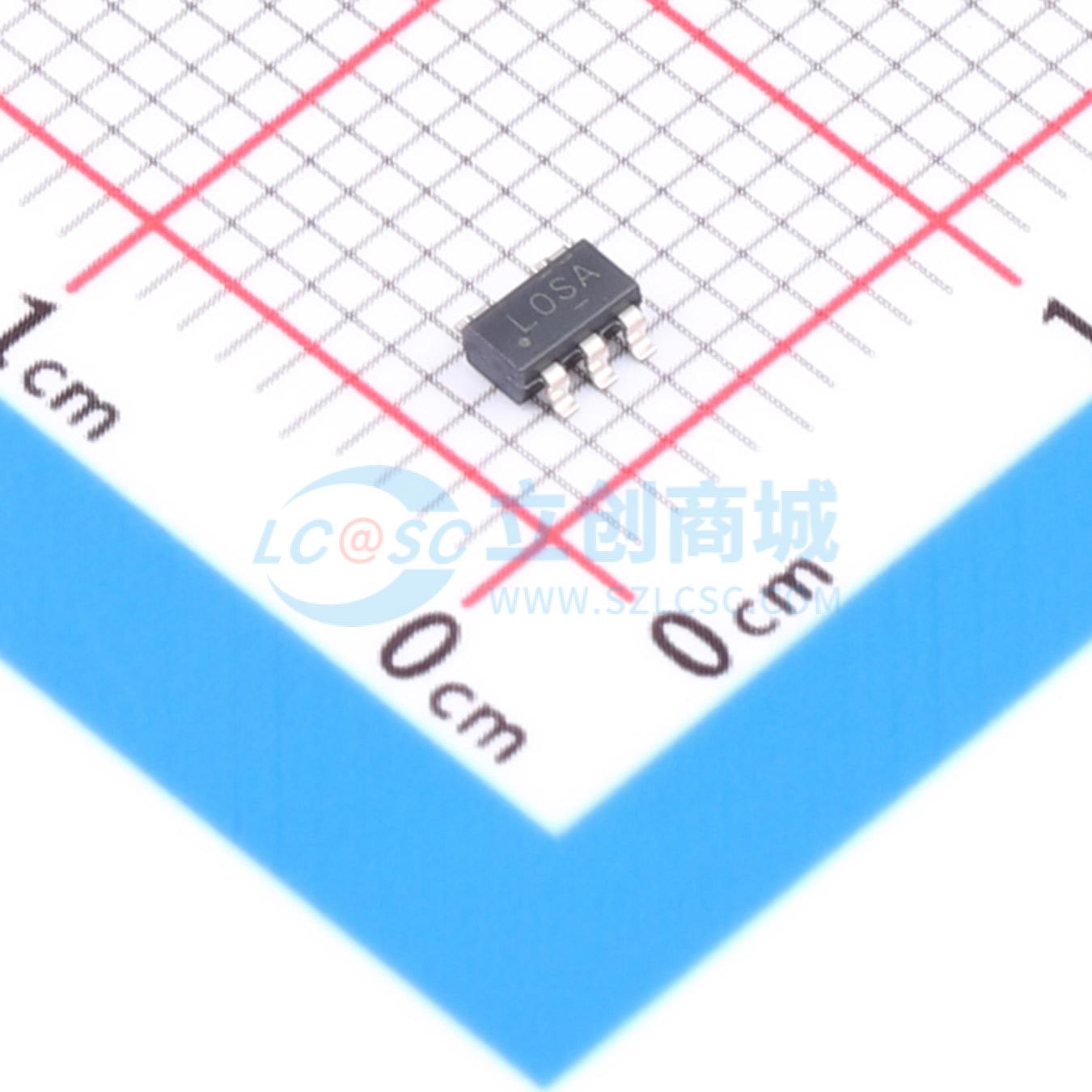

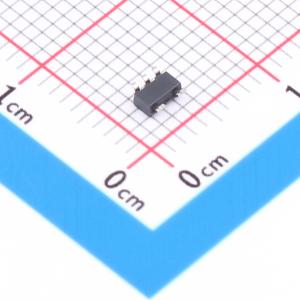

温馨提醒：图片仅供参考，商品以实物为准

LP2985AIM5X-3.6/M3

3.6V 150mA 16V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP2985-N 是一款宽输入、固定输出、低噪声、低压降稳压器，支持 2.5V 至 16V 的输入电压范围和高达 150mA 的负载电流。LP2985-N 支持 1.2V 至 5.0V（新芯片）和 2.5V 至 6.1V（旧芯片）的输出范围。此外，LP2985-N（新芯片）在整个负载和温度范围内具有 1%的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。
品牌名称: TI(德州仪器)
商品型号: LP2985AIM5X-3.6/M3
商品编号: C22391765
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LP2985-N 是一款宽输入、固定输出、低噪声、低压降稳压器，支持 2.5V 至 16V 的输入电压范围和高达 150mA 的负载电流。LP2985-N 支持 1.2V 至 5.0V（新芯片）和 2.5V 至 6.1V（旧芯片）的输出范围。此外，LP2985-N（新芯片）在整个负载和温度范围内具有 1%的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。30μVRMS 的低输出噪声（带 10nF 旁路电容器）以及 1kHz 时大于 70dB 和 1MHz 时大于 40dB 的宽带宽 PSRR 性能有助于衰减上游直流/直流转换器的开关频率，并尽可能减少后置稳压器滤波。内部软启动时间和电流限制保护可减小启动期间的浪涌电流，从而尽可能降低输入电容。还包括标准保护特性，例如过流和过热保护。LP2985-N 采用 5 引脚、2.9mm × 1.6mm SOT-23(DBV) 封装。

商品特性

VIN 范围：2.5V 至 16V
VOUT 范围（新芯片）：– 1.2V 至 5.0V（固定值，100mV 阶跃）
VOUT 范围（旧芯片）：2.5V 至 6.1V
VOUT 精度：– A 级旧芯片为 ±1%；– 标准级旧芯片为 ±1.5%；– ±0.5% （仅限新芯片）
在整个负载和温度范围内的输出精度：– ±1% （新芯片）
输出电流：高达 150mA
低 IQ（新芯片）：ILOAD = 0mA 时为 71μA
低 IQ（新芯片）：ILOAD = 150mA 时为 750μA
关断电流：– 旧芯片为 0.05μA （典型值）；– 新芯片为 1.12μA （典型值）
低噪声：30μVRMS，带 10nF 旁路电容器
输出电流限制和热保护
使用 2.2μF 陶瓷电容器实现稳定工作
高 PSRR：1kHz 频率下为 70dB，1MHz 频率下 40dB
工作结温：– 40°C 至 +125°C
封装：5 引脚 SOT-23 (DBV) 超低压降电压

应用领域

洗衣机和烘干机
陆地移动无线电
有源天线系统 mMIMO
无线电动工具
电机驱动器和控制板

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3.6V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB；40dB@(1MHz)
	压差	254mV@(150mA)

	属性	参数值
	静态电流(Iq)	71uA
	噪声	30uVrms
	特性	软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
