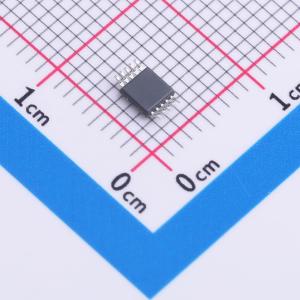

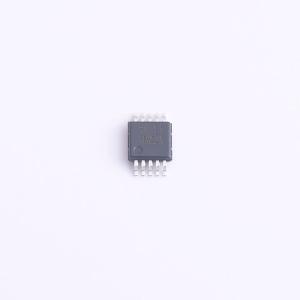

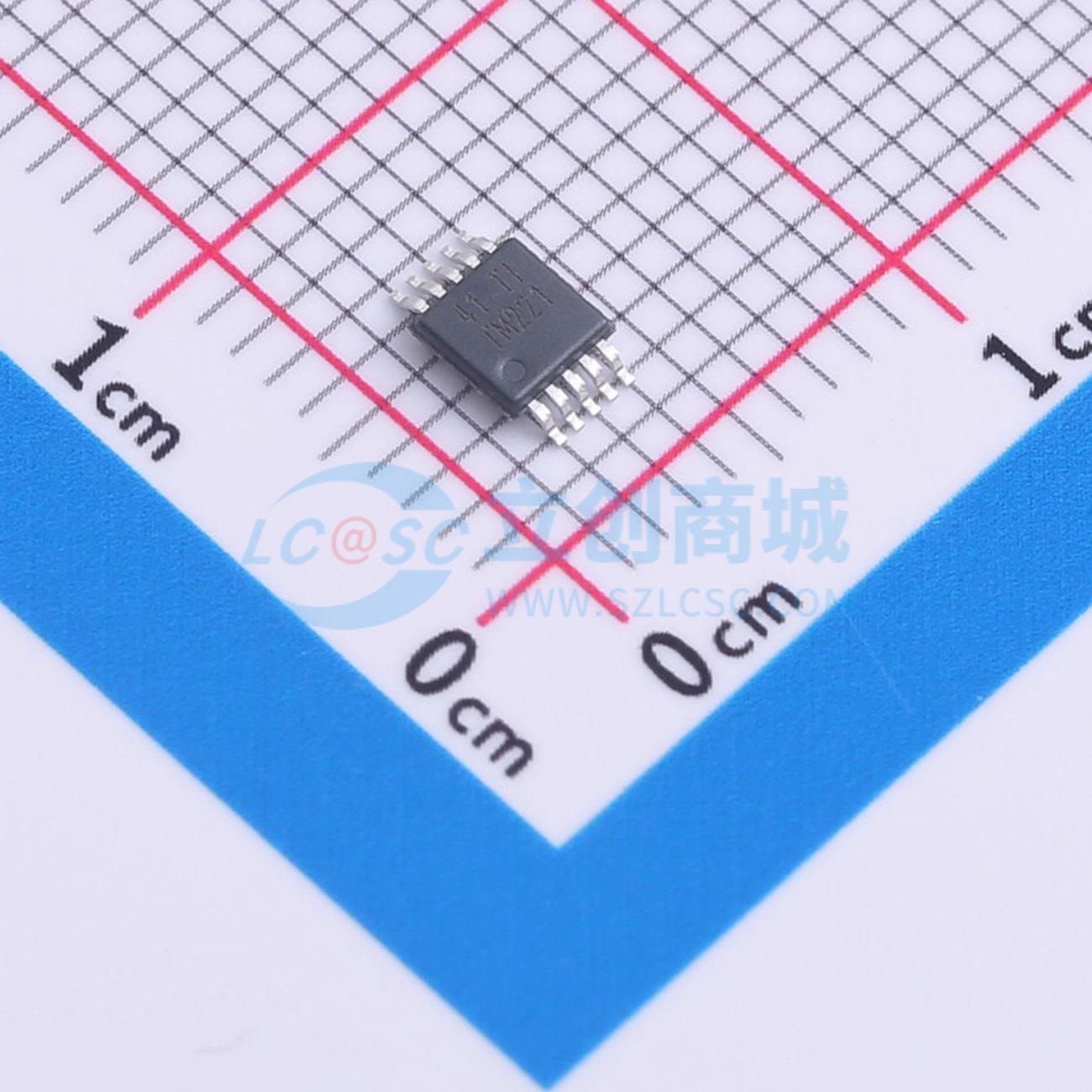

温馨提醒：图片仅供参考，商品以实物为准

TMUX7221DGSR

TMUX7221 44V，具有门锁效应抑制和1.8V逻辑电平的低RON、1:1(SPST)、双通道精密开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX722x是具有门锁效应抑制特性的互补金属氧化物半导体（CMOS）开关，采用双通道1:1（SPST）配置。这些器件支持单电源（4.5V至44V）、双电源（±4.5V至±22V）或非对称电源。
品牌名称: TI(德州仪器)
商品型号: TMUX7221DGSR
商品编号: C22391510
商品封装: VSSOP-10
包装方式: 编带
商品毛重: 0.083333克(g)

商品参数

商品概述

TMUX722x是双通道、1:1（单刀单掷，SPST）配置的具有抗闩锁功能的互补金属氧化物半导体（CMOS）开关。这些器件可使用单电源（4.5 V至44 V）、双电源（±4.5 V至±22 V）或非对称电源（例如VDD = 12 V，VSS = -5 V）供电。TMUX722x支持源极（Sx）和漏极（D）引脚上从VSS到VDD的双向模拟和数字信号。

TMUX722x可通过控制SEL引脚来启用或禁用，从而开启信号路径1（S1到D1）或信号路径2（S2到D2）。所有逻辑控制输入支持1.8 V至VDD的逻辑电平，在有效电源电压范围内工作时可同时兼容TTL和CMOS逻辑。故障安全逻辑电路允许在电源引脚之前向控制引脚施加电压，保护器件免受潜在损坏。更多信息请参阅第7.3.5节。

TMUX72xx系列具有抗闩锁功能，可防止通常由过压事件引起的器件内部寄生结构之间出现不良大电流事件。闩锁状态通常会持续到电源轨关闭，并可能导致器件故障。抗闩锁功能使TMUX72xx系列开关和多路复用器能够在恶劣环境中使用。

商品特性

抗闩锁
双电源范围：±4.5 V至±22 V
单电源范围：4.5 V至44 V
低导通电阻：2.1 Ω
工作温度范围：-40°C至+125°C
与1.8 V逻辑兼容
逻辑引脚集成下拉电阻
故障安全逻辑
轨到轨操作
双向操作

应用领域

光网络
光测试设备
暖通空调控制器
超声扫描仪
有源示波器探头
工厂自动化和工业控制
可编程逻辑控制器（PLC）
模拟输入模块
半导体测试
患者监测和诊断
有线网络
数据采集系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	导通电阻(Ron)	2.1Ω
	工作电压	4.5V~44V；4.5V~22V；-22V~-4.5V
	导通电容(Con)	120pF

	属性	参数值
	导通时间(ton)	145ns
	关闭时间(toff)	100ns
	带宽	45MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	500ps
	功能特性	-
