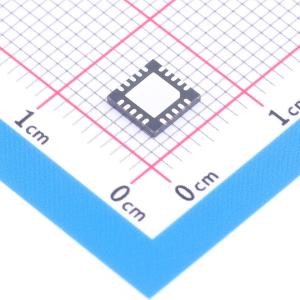

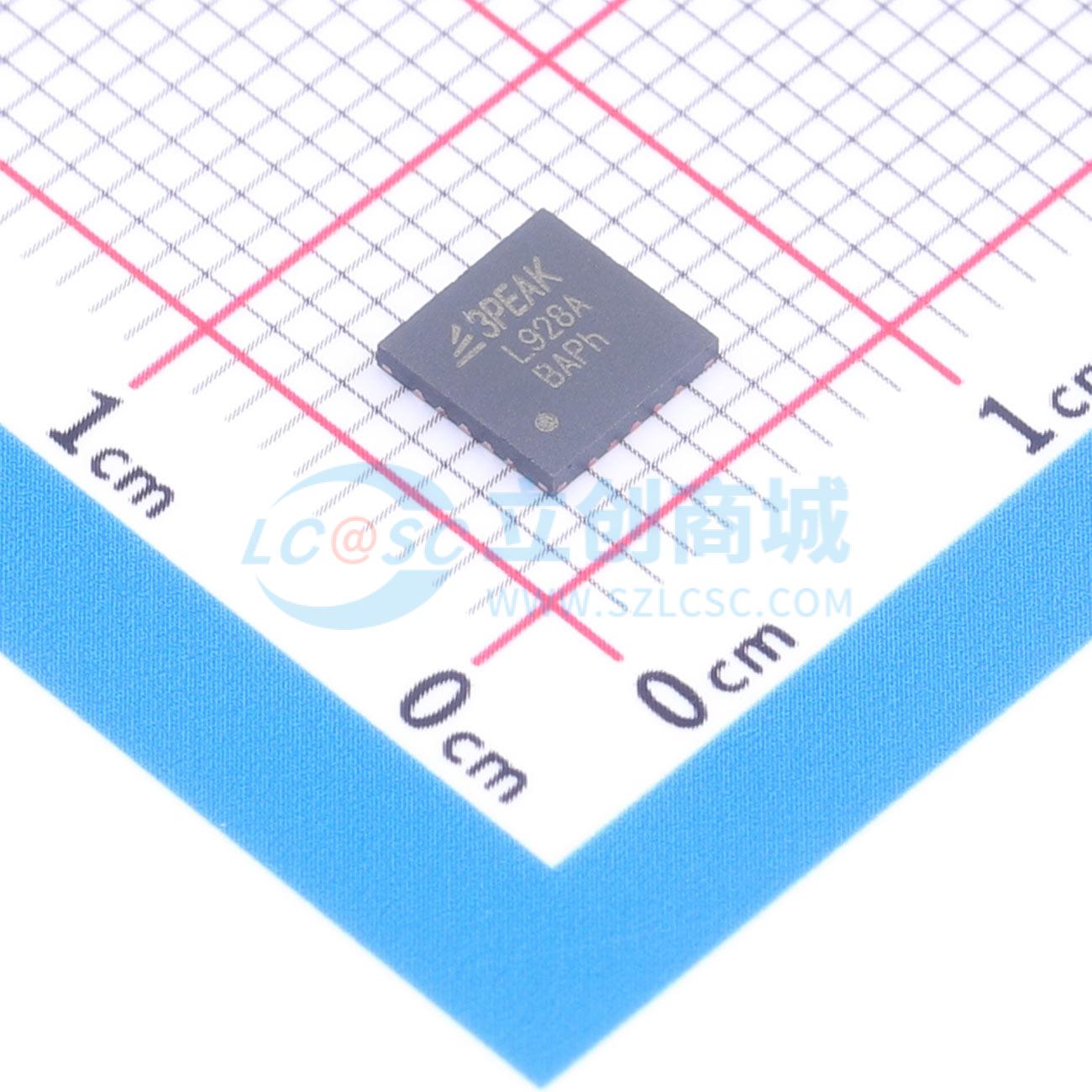

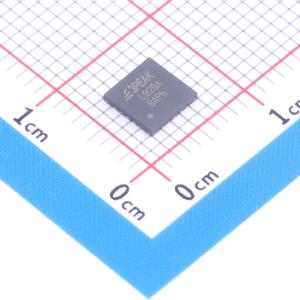

TPL9208AD-QF7R-S
2A输出、高电源抑制比、低噪声LDO稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL9208AD-QF7R-S
- 商品编号
- C22390562
- 商品封装
- QFN5X5-20
- 包装方式
- 编带
- 商品毛重
- 0.978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~5.2V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 72dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 10uVrms | |
| 功能特性 | 使能控制；工作状态指示；可调软启动；过流保护；短路保护；输出放电；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL9208系列产品是2安培高电流、3.3微伏均方根低噪声、高电源抑制比、高精度线性稳压器，在2安培负载条件下通常具有150毫伏低压差电压。TPL9208系列产品支持固定输出电压范围从0.8伏至3.95伏，以及通过外部电阻分压器可调的输出电压范围从0.8伏至5.2伏。低噪声、高电源抑制比和高输出电流能力使TPL9208系列成为噪声敏感应用的电源，例如高速通信设施、测试和测量设备或高清晰度成像设备。精确的输出电压容差、输出电压远程检测、良好的瞬态响应和灵活的软启动控制确保TPL9208系列成为大规模处理器和数字负载（如CPU、ASIC、FPGA、CPLD和DSP）的电源。TPL9208系列产品提供10引脚DFN2.5X2.5和20引脚QFN5X5封装，保证工作结温范围从−40°C至+125°C。
商品特性
- DFN封装的输入电压范围：1.4伏至6.5伏
- DFN封装的输出电压范围：可调输出电压：0.8伏至5.2伏
- QFN封装的输入电压范围：无偏置时：1.4伏至6.5伏；有偏置时：1.1伏至6.5伏
- QFN封装的输出电压范围：可调输出电压：0.8伏至5.2伏；固定输出电压：0.8伏至3.95伏
- 在线路、负载调节和工作温度范围内，输出精度为±1%
- 最大输出电流2安培
- 压差电压：在2安培时最大200毫伏
- 电源抑制比：在1千赫兹时为72分贝；在1兆赫兹时为60分贝
- 3.3微伏均方根输出电压噪声
- 良好的瞬态响应
- 使能和可调软启动控制
- 开漏电源良好输出
- 使用22微法或更大陶瓷电容器稳定
- 过流和过温保护
- 工作温度：−40°C至+125°C
- 封装选项：DFN2.5X2.5-10；QFN5X5-20
应用领域
- 通信：CPU、ASIC、FPGA、CPLD、DSP
- 高性能模拟：ADC、DAC、LVDS、VCO
- 噪声敏感成像：CMOS传感器、视频ASIC
