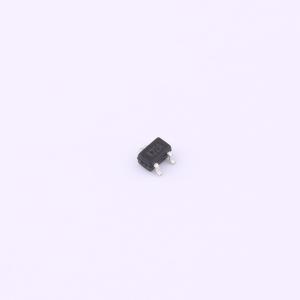

温馨提醒：图片仅供参考，商品以实物为准
HM2301BKR-VB
P沟道 耐压:20V 电流:3.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC70-3；P—Channel沟道,-20V；-3.1A；RDS(ON)=80mΩ@VGS=4.5V,VGS=12V；Vth=-0.45~-1.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- HM2301BKR-VB
- 商品编号
- C22389470
- 商品封装
- SOT-323(SC-70)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.1A | |
| 导通电阻(RDS(on)) | 80mΩ@4.5V；100mΩ@2.5V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.3nC@4.5V | |
| 输入电容(Ciss) | 272pF | |
| 反向传输电容(Crss) | 44pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 55pF |
商品特性
- 符合 IEC 61249-2-21 定义的无卤标准
- 沟槽功率 MOSFET
- 针对“低端”同步整流器操作进行优化
- 100%进行 Rg 和 UIS 测试
- 提供符合 RoHS 标准的无卤产品
应用领域
- 冷阴极荧光灯管（CCFL）逆变器
