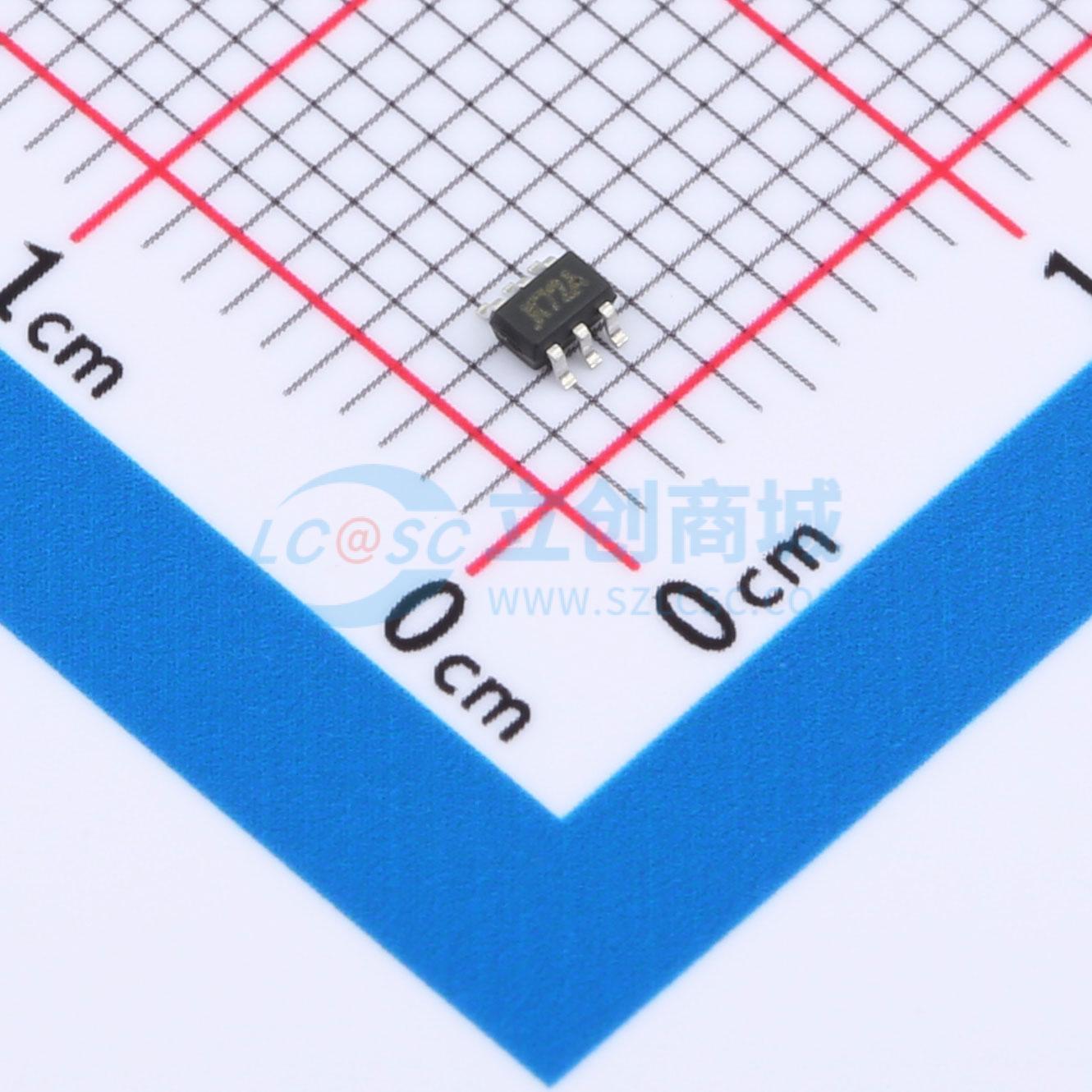

温馨提醒：图片仅供参考，商品以实物为准

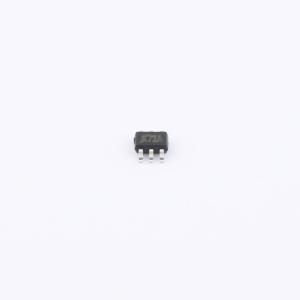

DTS6504-VB
N沟道 耐压:30V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC70-6；N—Channel沟道,30V；4.5A；RDS(ON)=23mΩ@VGS=10V,VGS=20V；Vth=0.5~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- DTS6504-VB
- 商品编号
- C22389381
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 23mΩ@10V；27mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.2nC@10V；4.2nC@4.5V | |
| 输入电容(Ciss) | 424pF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 100pF |
商品特性
- 沟槽功率MOSFET
- 100%进行栅极电阻（Rg）和非钳位感性开关（UIS）测试
- 符合欧盟2011/65/EU号RoHS指令
应用领域
- 或门二极管功能
- 服务器
- 直流-直流转换器
