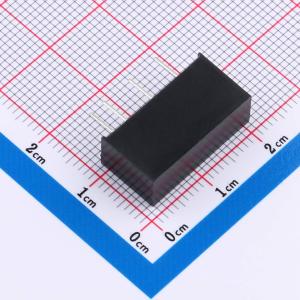

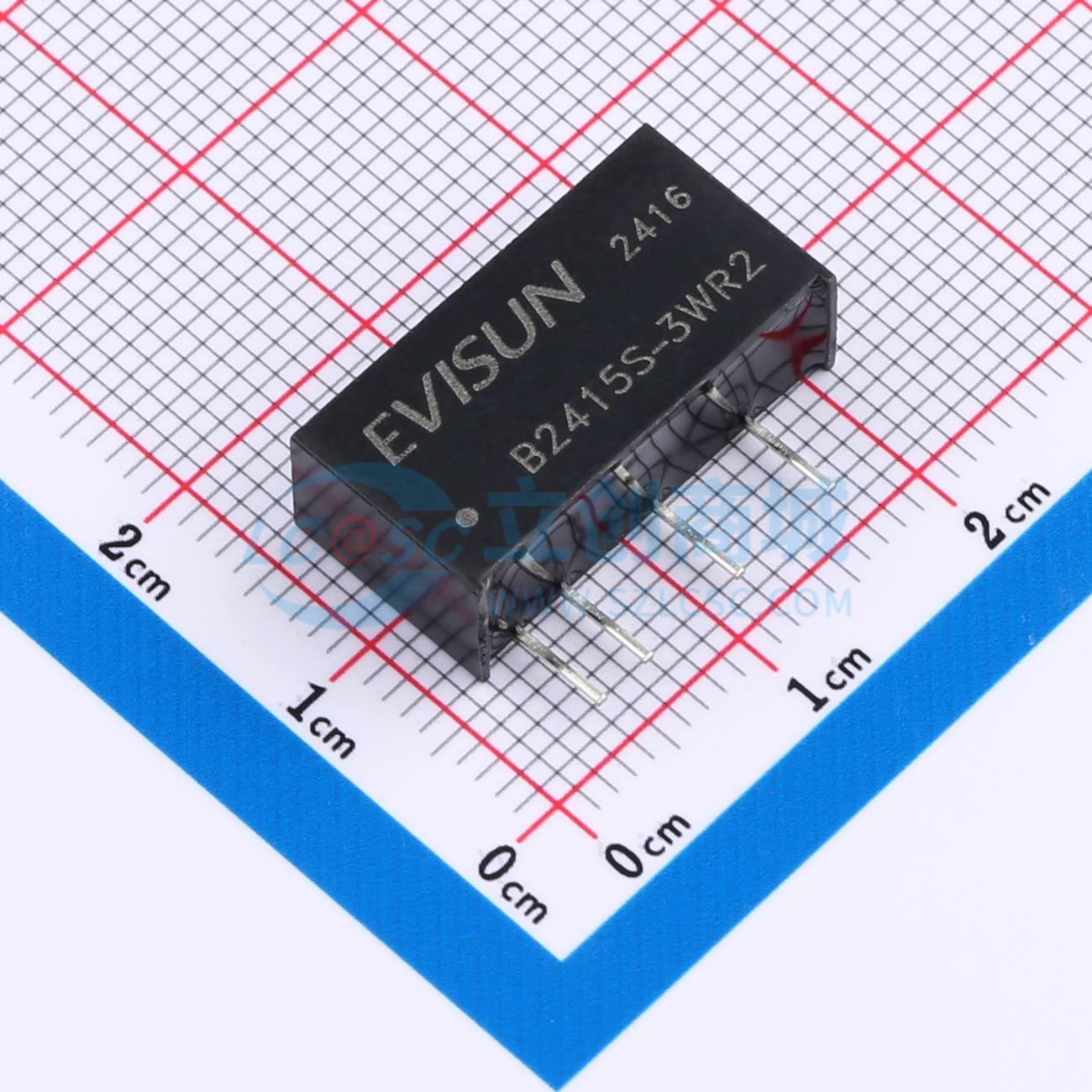

B2415S-3WR2
21.6V~26.4V 15V 200mA 3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 转换类型：DC-DC隔离电源模块 定电压输入非稳压单输出 ①输入电压(DC)：24V(21.6V~26.4V) ②输出电压(DC)：15V ③输出电流(最大值)：200mA ④输出功率：3W ⑤转换效率高达88% ⑥低静态电流，低纹波系数和低噪音，超低功耗 ⑦最大容性负载560uF ⑧输出可持续短路保护，自恢复 ⑨适用于低频模拟电路，数据交换电路等 ⑩输入输出隔离耐压1.5KVdc ?尺寸：长19.50*高10.16*宽7.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- B2415S-3WR2
- 商品编号
- C22388251
- 商品封装
- SIP,19.7x7mm
- 包装方式
- 管装
- 商品毛重
- 3.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | - | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 560uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流(Iq) | 4mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 10.16mm | |
| 高度 | 7mm |
商品特性
- 可持续短路保护
- 空载输入电流低至4mA
- 效率高达85%
- 低纹波系数和低噪音
- 隔离电压1500VDC/min,3000VDC/1s
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
