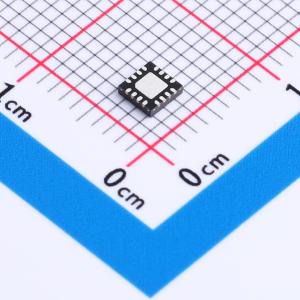

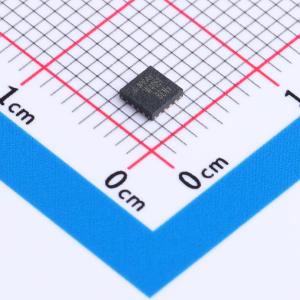

温馨提醒：图片仅供参考，商品以实物为准

TPW4051-QF4R

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPW4051-QF4R
商品编号: C22388148
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.0539克(g)

商品参数

商品概述

TPW4051 是一款单刀八掷模拟开关，适用于模拟或数字 8:1 多路复用器/解复用器应用。该开关具有三个数字选择输入、八个独立输入/输出、一个公共输入/输出以及一个数字使能输入。当使能输入为高电平时，开关关闭。该器件采用增强型工艺设计，功耗更低，切换速度更快。该器件作为多路复用器或解复用器均能良好工作，其输入范围可扩展至电源电压。所有通道均采用先断后通切换方式，防止切换通道时出现瞬时短路。

商品特性

模拟开关电压：3.3 V、5 V、10 V、±5 V
低导通电阻：在 VS = ±4.5 V 或 9 V 时典型值为 50 Ω；在 VS = 4.5 V 时典型值为 60 Ω；在 V S = 3 V 时典型值为 300 Ω
带宽：200 MHz
快速切换时间：tON = 60 ns，tOFF = 50 ns
先断后通切换方式
工作温度范围：-40 ℃ ~ 125 ℃

应用领域

工业控制系统
电池供电系统
音频信号路由
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	导通电阻(Ron)	150Ω@4.5V
	工作电压	3V~12V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	60ns
	关闭时间(toff)	50ns
	带宽	200MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；无毛刺切换
