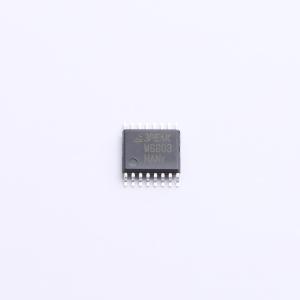

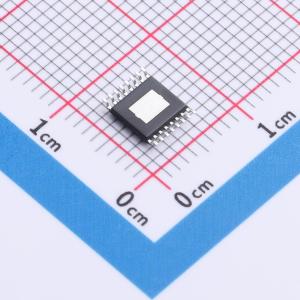

温馨提醒：图片仅供参考，商品以实物为准

TPM8803-TSBR

具有通道独立保护和集成自由轮二极管的低侧MOSFET驱动器阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPM8803-TSBR
商品编号: C22387592
商品封装: ETSSOP-16
包装方式: 编带
商品毛重: 0.089克(g)

商品参数

商品概述

TPM8803 是一款 4 通道低边驱动器，具备通道独立的保护功能。它采用低导通电阻 MOSFET 阵列并集成续流二极管，可支持各种负载类型，包括阻性、感性和容性负载。该器件支持双高压电源供电，即 VM 和 VCLAMP。它提供简单的并行接口和直接输入控制。过流保护和短路保护功能使控制器能够保护系统。开漏故障输出允许控制器通过中断输入响应故障情况。该器件还提供欠压锁定和过温关断保护。该器件采用 16 引脚 ETSSOP 封装，具有增强的热性能。

商品特性

最大推荐工作电压 40-V，最大电压 48-V
低导通电阻 250-mΩ，最大驱动能力 3-A
集成用于感性负载的续流二极管
支持通道并联驱动能力
为感性负载提供双电源 VM 和 VCLAMP
上电复位保护
过流保护
短路保护
过温保护
开漏故障报警

应用领域

继电器、螺线管、单极步进电机
电子膨胀阀、线性阀
LED 和加热器
PLC 数字输出
电磁负载

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	通道数	4
	工作电压	5V~40V
	输出电流	3A
	峰值电流	-

	属性	参数值
	导通电阻	250mΩ
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	功能特性	输入欠压保护；短路保护；过流保护
