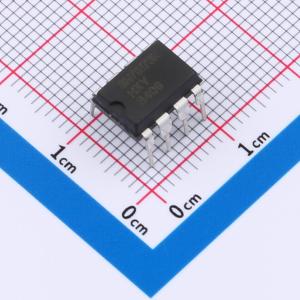

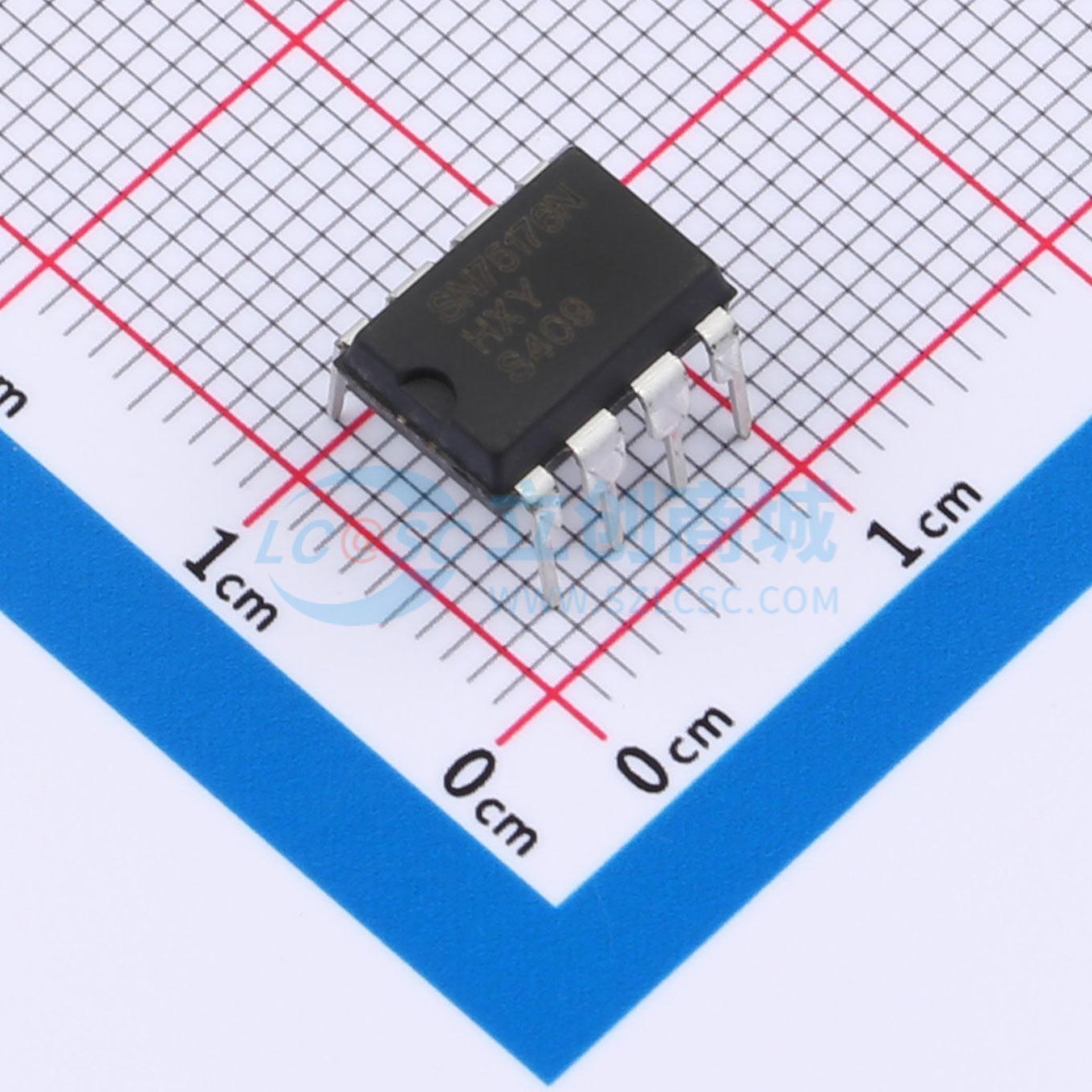

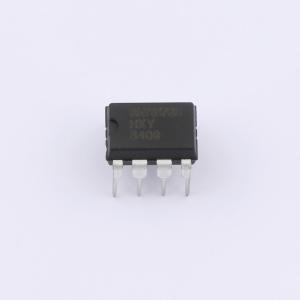

SN75176N-HXY
收发器 电源电压4.75V~5.25V 数据速率10Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【SN75176N RS-485/RS-422收发器芯片】采用DIP-8封装，专为高速、长线串行通信应用设计。在4.75V至5.25V电源电压下，实现高达10Mbps的数据传输速率。集成单驱动器与单接收器，轻松构建半双工RS-485或RS-422网络。适用于高性能消费电子、高速数据采集、智能控制等场合，确保高速、抗干扰的多点通信。原厂出品，为您的项目提供高速、稳定的串行接口解决方案！
- 商品型号
- SN75176N-HXY
- 商品编号
- C22386563
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.787879克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±8kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 42mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；低功耗模式 |
商品概述
SN75176N 是一款用于 RS-485/RS-422 通信的半双工高速收发器，通信速率可达 10Mbps，其内部包含一个驱动器和一个接收器。该器件具备 ±8kV 人体模型 ESD 保护以及失效保护电路，确保当接收器输入开路或短路时，其输出为逻辑高电平。若连接至终端匹配总线的所有驱动器均被禁用（高阻态），接收器也将输出逻辑高电平。SN75176N 的驱动器不限制压摆率，可确保高达 10Mbps 的通信速率。其接收器具有 1 单位负载的输入阻抗，允许最多 32 个收发器连接至同一总线。此外，SN75176N 还内置了过温保护电路，确保芯片在高温条件下不受损坏。
商品特性
- 提供低电流关断模式
- 提供行业标准的 8 引脚 SOP 封装
- 允许最多 32 个收发器挂载在总线上
- 真正的失效安全接收器，兼容 EIA/TIA-485 标准
- 内置过温保护电路，确保芯片不会因高温而损坏
- 为 RS-485/RS-422 的 A/B 引脚提供增强型 ESD 保护
应用领域
- SCSI "Fast 40" 驱动器和接收器
- 电机控制器/位置编码器系统
- 工厂自动化
