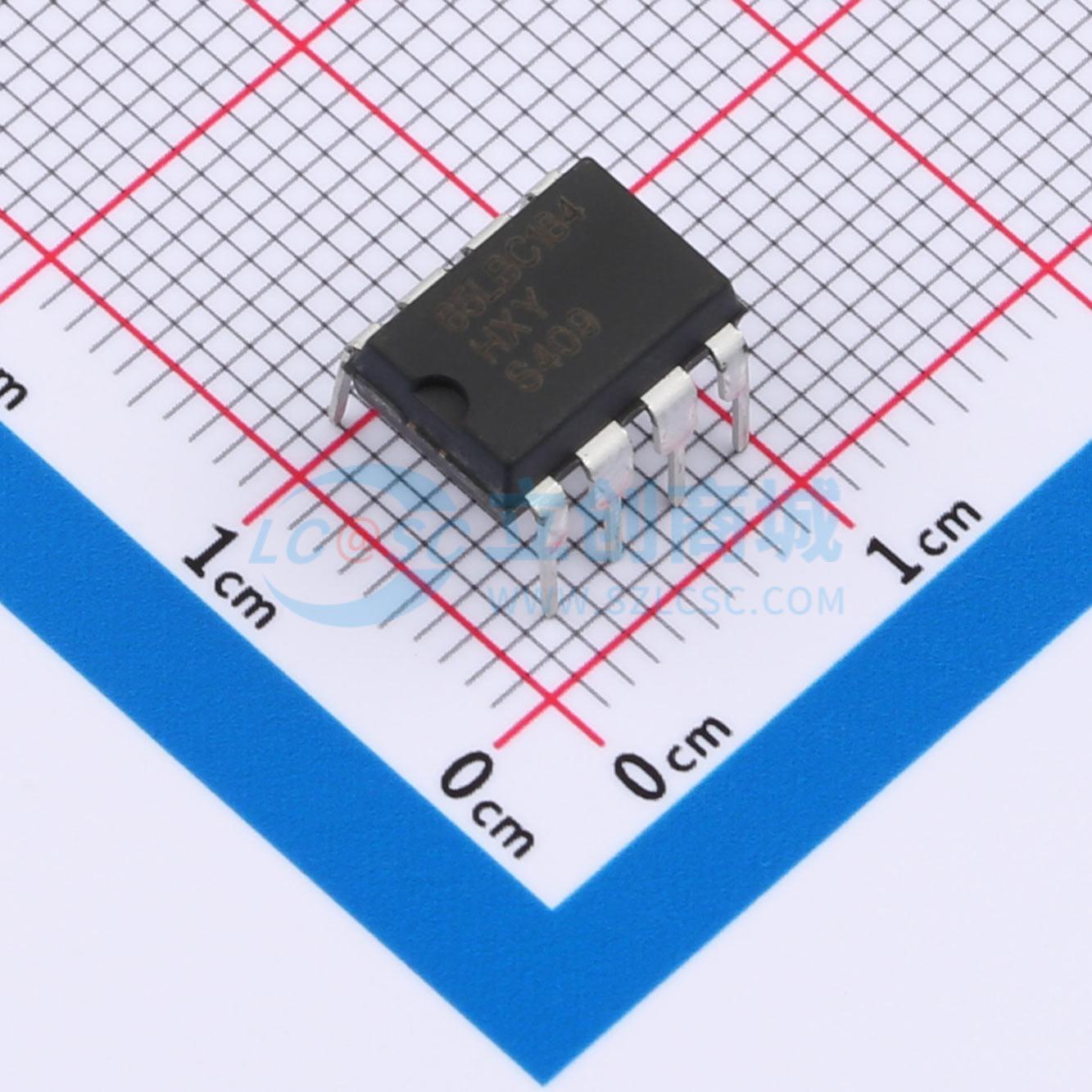

温馨提醒：图片仅供参考，商品以实物为准
SN65LBC184N-HXY
收发器 电源电压4.75V~5.25V 数据速率250Kbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 【SN65LBC184N RS-485/RS-422收发器芯片】采用DIP-8封装，专为多节点串行通信设计。该器件支持4.75V至5.25V电源电压，实现稳定的数据传输速率高达250Kbps。内置1个驱动器与1个接收器，轻松构建半双工RS-485或RS-422网络。适用于各类消费电子、智能设备、数据采集系统等场合，确保长距离、抗干扰的多点通信。原厂出品，为您的项目提供可靠、高效的串行接口解决方案！
- 商品型号
- SN65LBC184N-HXY
- 商品编号
- C22386556
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.77551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 175uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；失效保护；使能关断 |
商品概述
SN75LBC184 和 SN65LBC184 是采用行业标准封装的差分数据线收发器，内置针对高能量噪声瞬态的保护功能。此特性显著提高了可靠性，相比大多数现有器件，能提供更好的抗数据电缆耦合噪声瞬变能力。使用这些电路可提供可靠、低成本、直接耦合（无需隔离变压器）且无需任何外部元件的数据线接口。SN75LBC184 和 SN65LBC184 可承受 400W 峰值（典型值）的过压瞬变。IEC 61000-4-5 中规定的常规组合波模拟了过压瞬变，并建模了由开关和次级雷电瞬变引起的过电压造成的单向浪涌。
商品特性
- 集成瞬态电压抑制
- 总线端子 ESD 保护超过：±30kV IEC 61000-4-2 接触放电、±15kV IEC 61000-4-2 空气间隙放电、±15kV EIA/JEDEC 人体模型
- 符合 IEC 61000-4-5 标准，提供 400W 峰值（典型值）的电路损坏保护
- 受控的驱动器输出电压转换速率允许更长的电缆支线长度，在电气噪声环境中支持 250kbps 速率
- 开路故障安全接收器设计
- 1/4 单位负载允许总线连接多达 128 个器件
- 热关断保护
- 上电/掉电毛刺保护
- 每个收发器均满足或超过 TIA/EIA-485 (RS-485) 和 ISO/IEC 8482:1993(E) 标准要求
- 低禁用态电源电流，最大 300 μA
- 引脚与 SNx5LBC184 兼容
应用领域
- 工业网络
- 公用事业仪表
- 电机控制
