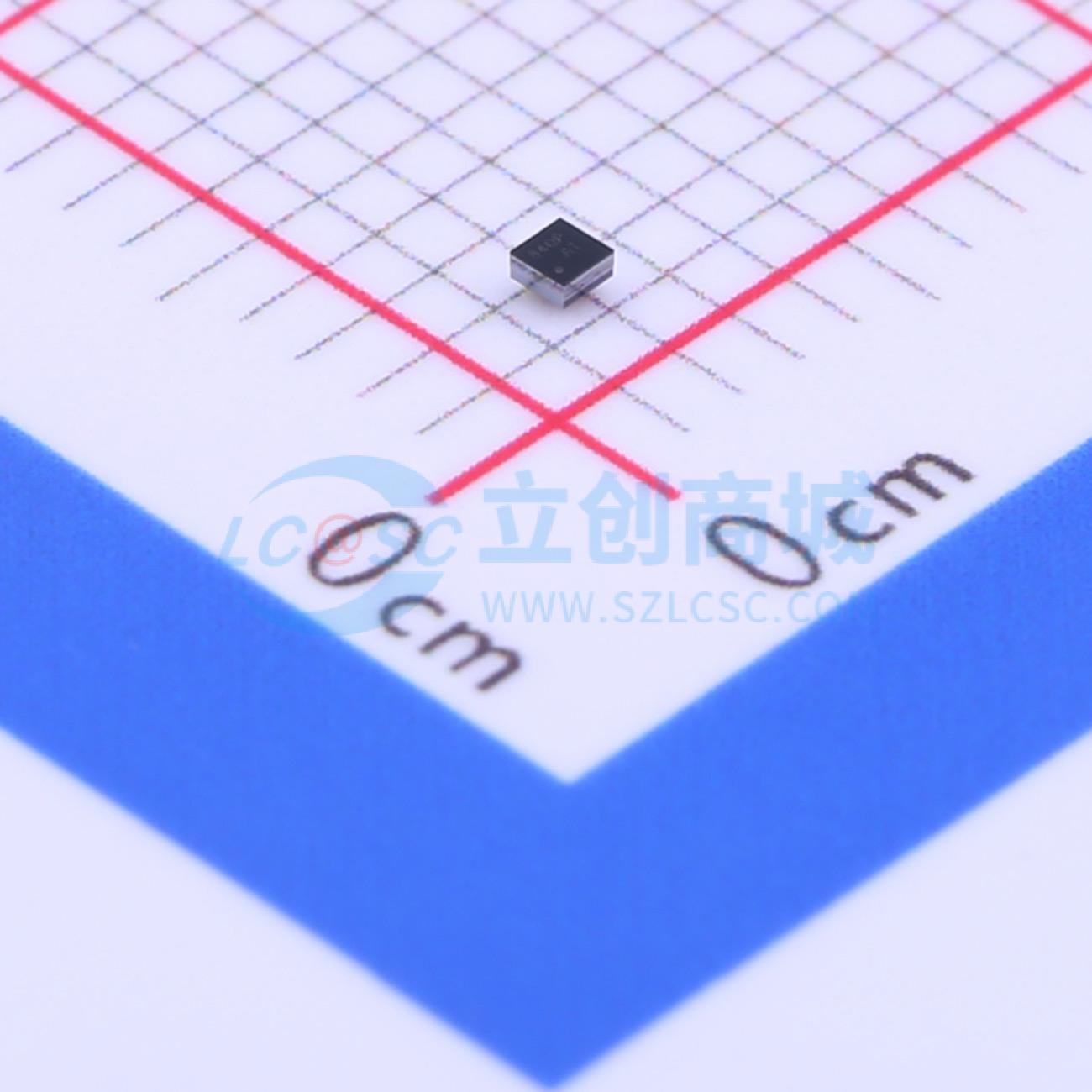

温馨提醒：图片仅供参考，商品以实物为准

TPS22908YZTR

3.6V 1A 28mΩ 导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22908 具有输出放电功能的 3.6V、1A、28mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22908YZTR
商品编号: C240334
商品封装: DSBGA-4
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TPS22908是一款小型、低导通电阻（R_ON）且具备受控开启功能的负载开关。该器件包含一个P沟道MOSFET，可在1 V至3.6 V的输入电压范围内工作。该开关由一个开/关输入（ON）控制，此输入能够直接与低压控制信号接口。 TPS22908采用节省空间的4引脚、间距为0.5 mm的WCSP封装（YZT）。该器件的工作环境温度范围为-40℃至85℃。

商品特性

集成P沟道负载开关
输入电压：1 V至3.6 V
最大连续开关电流：1 A
导通电阻（典型值）：当V_IN = 3.6 V时，R_ON = 28 mΩ；当V_IN = 2.5 V时，R_ON = 33 mΩ；当V_IN = 1.8 V时，R_ON = 42 mΩ；当V_IN = 1.2 V时，R_ON = 70 mΩ
最大静态电流：1 μA
最大关断电流：1 μA
低控制输入阈值，支持使用1.2 V、1.8 V、2.5 V和3.3 V逻辑
受控压摆率，避免浪涌电流
当V_IN = 3.6 V时，t_R = 105 μs
四引脚晶圆级芯片尺寸封装（WCSP）
快速输出放电（QOD）

应用领域

电池供电设备
便携式工业设备
便携式医疗设备
便携式媒体播放器
销售点终端
GPS设备
数码相机
便携式仪器
智能手机和平板电脑

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	1A
	工作电压	1V~3.6V
	导通电阻	28.2mΩ
	工作温度	-40℃~+85℃
