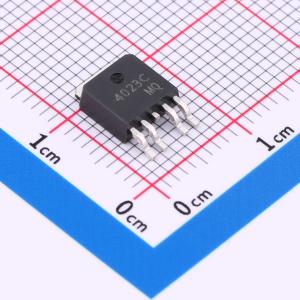

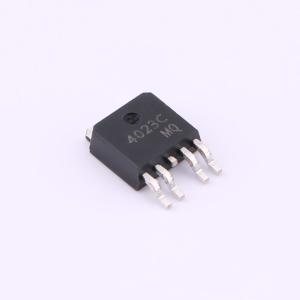

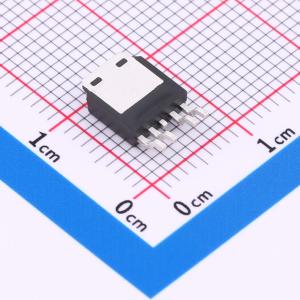

SP4023CTM
N沟道+P沟道 耐压:40V 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P MOSFET产品，耐压：40V，电流：N 17A/P -14A, Rdson：N 18mR/P 29mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP4023CTM
- 商品编号
- C22385372
- 商品封装
- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.4768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V；40V | |
| 连续漏极电流(Id) | 23A；14A | |
| 导通电阻(RDS(on)) | 18mΩ@10V；29mΩ@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA；1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@4.5V；21.5nC@4.5V | |
| 输入电容(Ciss) | 834pF；1.215nF | |
| 反向传输电容(Crss) | 45pF；102pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 51pF；184pF |
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
应用领域
- 脉冲宽度调制（PWM）应用
- 硬开关和高频电路
- 电源管理
