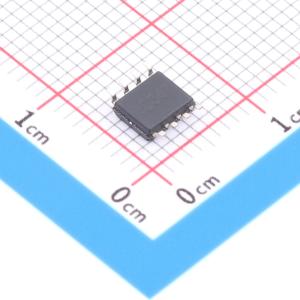

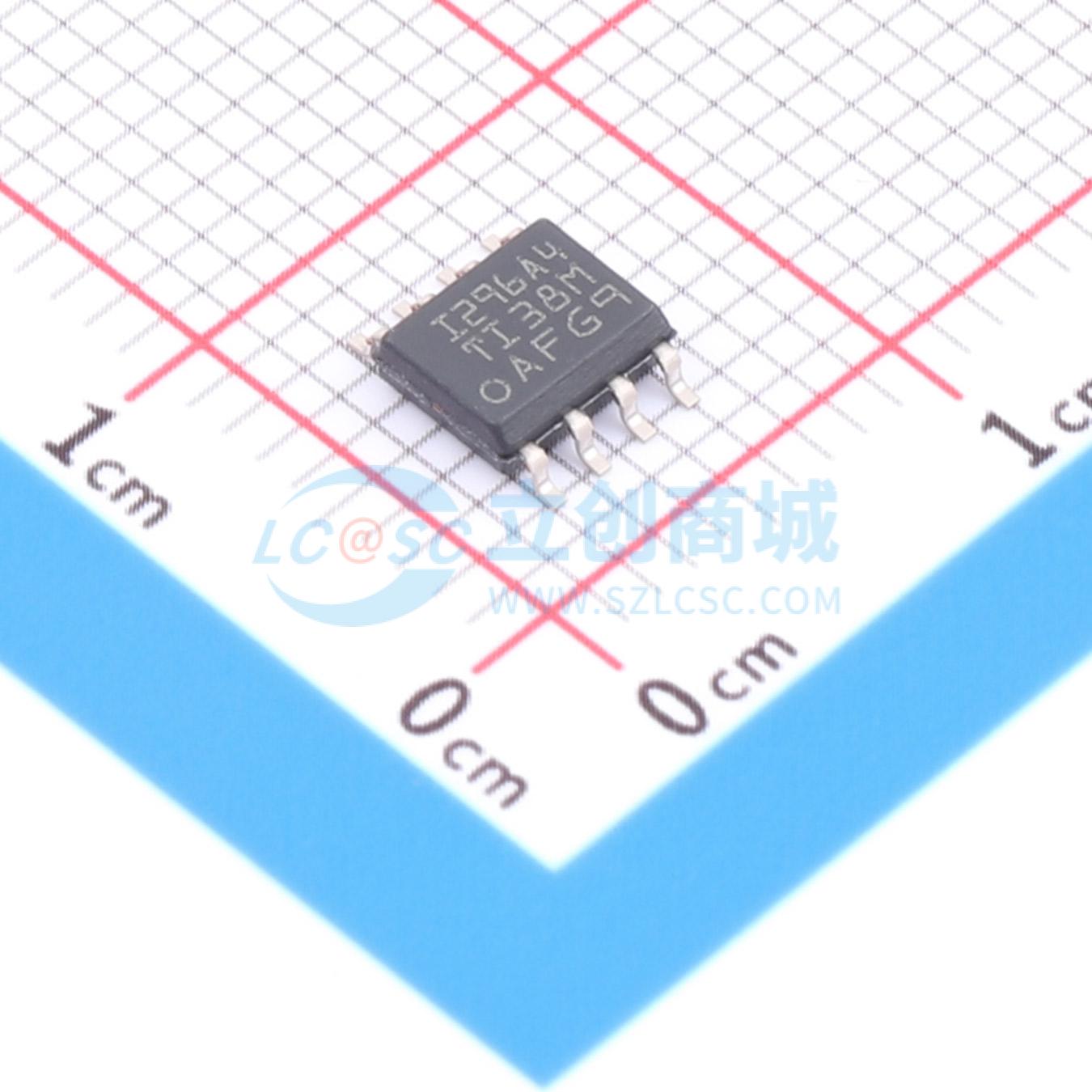

INA296A4IDR

5V至110V、双向、1.1MHz、8V/us、超精密电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA296x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μv，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA296x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA296x 的额定工作温度范围为 -40°C 至 125°C。
品牌名称: TI(德州仪器)
商品型号: INA296A4IDR
商品编号: C22384889
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

INA296x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μv，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。 INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA296x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA296x 的额定工作温度范围为 -40°C 至 125°C。

商品特性

宽共模电压：
- 工作电压：-5V 至 110V
- 可承受电压：-20V 至 120V
双向运行
较高的小信号带宽：1.1MHz（在所有增益下）
压摆率：8V/µs
阶跃响应稳定时间为 1%：1µs
出色的共模抑制比 (CMRR)：166dB
精度：
- 增益误差（最大值）：
  - 版本 A：±0.01%，±1 ppm/°C 温漂
  - 版本 B：±0.1%，±5 ppm/°C 温漂
- 失调电压（最大值）：
  - 版本 A：±10µV，±0.1µV/°C 温漂
  - 版本 B：±150µV，±0.5µV/°C 温漂
可用增益：
- INA296A1、INA296B1：10 V/V
- INA296A2、INA296B2：20 V/V
- INA296A3、INA296B3：50 V/V
- INA296A4、INA296B4：100 V/V
- INA296A5、INA296B5：200 V/V
封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8

应用领域

48V 直流/直流转换器
48V 电池管理系统 (BMS)
测试和测量
宏远程无线电单元 (RRU)
48V 机架式服务器
48V 商用网络和服务器电源 (PSU)

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	100V/V
	带宽	1.1MHz
	输入偏置电流(Ib)	35nA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
