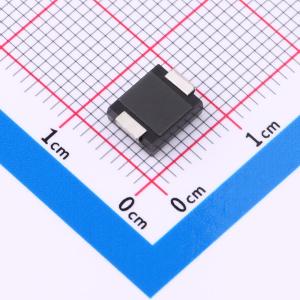

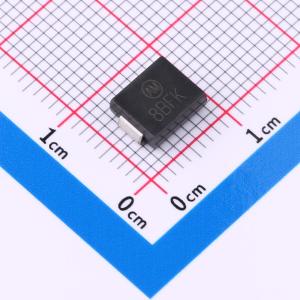

温馨提醒：图片仅供参考，商品以实物为准
8.0SMDJ30CA/T7
双向TVS 30V截止 峰值脉冲电流：1074.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8.0SMDJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
- 品牌名称
- AM(安美)
- 商品型号
- 8.0SMDJ30CA/T7
- 商品编号
- C22384713
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.4706克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 62.5V | |
| 峰值脉冲电流(Ipp) | 1.0745kA@8/20us | |
| 峰值脉冲功率(Ppp) | 8kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
8.0SMDJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- DO214AB封装，尺寸紧凑，功率密度高
- 浪涌电阻增量低
- 当VBR最小值 > 22V时，典型漏电流|R小于5μA
- 保证可进行高温回流焊接：260℃/40秒
- V @ T = V @25℃ x (1+αT x (T - 25))（αT：温度系数，典型值为0.1%）
- UL认证化合物，符合V-0阻燃等级
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J-STD-609A.01）
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 典型故障模式为在电压或电流超出规格时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，ESD防护能力为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行EFT保护
- 内置应力释放结构
- 玻璃钝化芯片结
- 在10/1000μs波形下，峰值脉冲功率能力为8kW，重复率（占空比）：0.01%
- 快速响应时间：从0V到VBR最小值通常小于1.0ps
- 出色的钳位能力
- 可提供符合AEC-Q101标准的产品
- 汽车产品编号基于P/N - H
应用领域
- TVS元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
