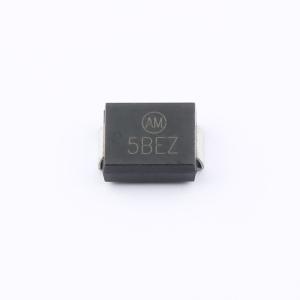

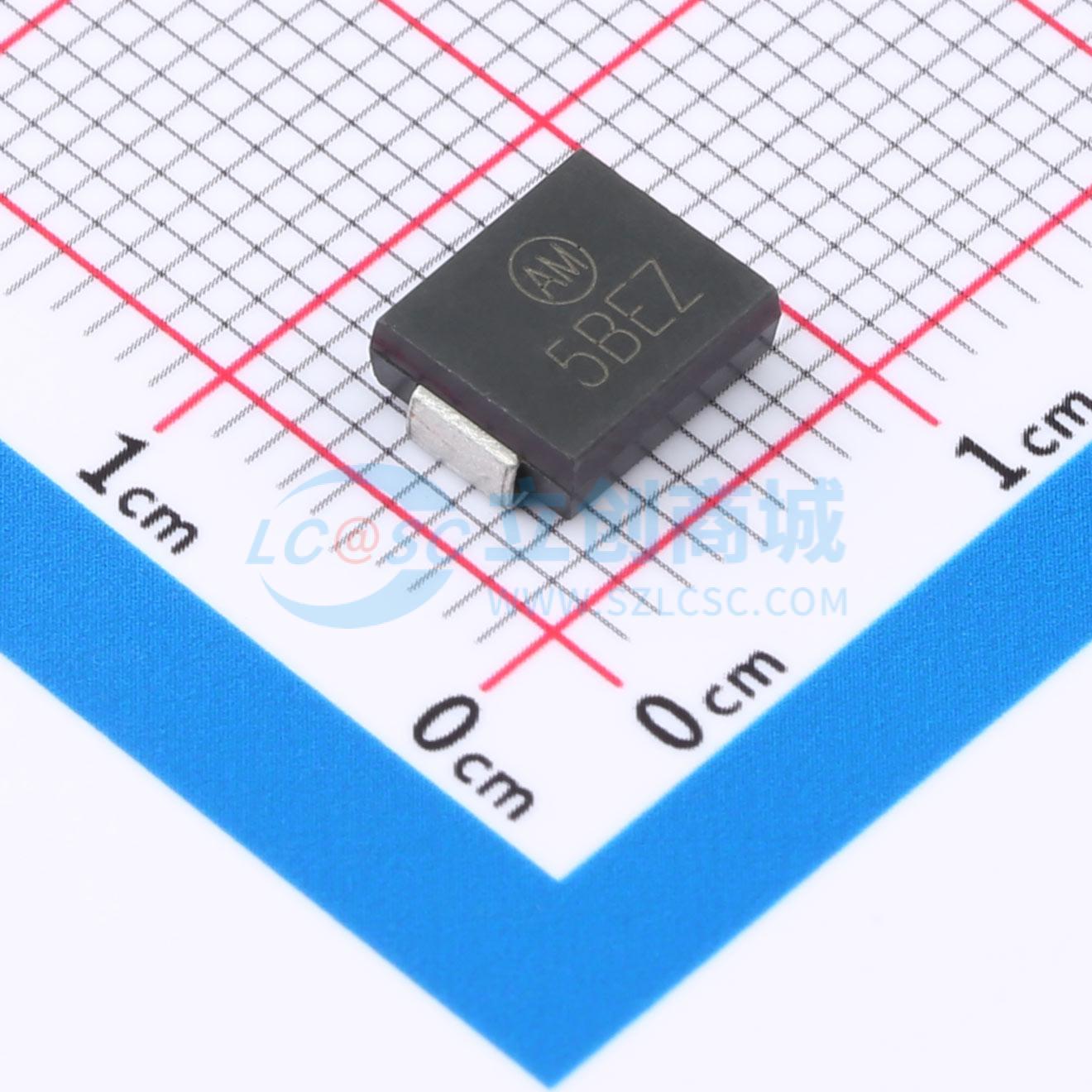

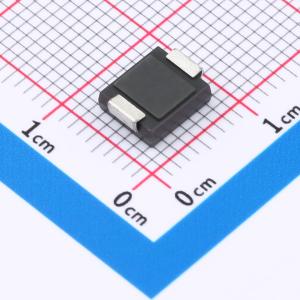

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ24CA/T7
双向TVS 24V截止 峰值脉冲电流：129A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：5000W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。 适用于表面贴装应用，以优化电路板空间。 低增量浪涌阻抗。应用：电源：直流12V/24V、以太网供电（POE）RJ45接口的直流48V等
- 品牌名称
- AM(安美)
- 商品型号
- 5.0SMDJ24CA/T7
- 商品编号
- C22384643
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.4766克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 129A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压 | 29.5V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力达5000W，重复率（占空比）：0.01%
- 适用于表面贴装应用，以优化电路板空间
- 增量浪涌阻抗低
- 箝位能力出色
- 采用光玻璃和低压化学气相沉积（LPCVD）工艺
- 响应时间快：从0V到最小击穿电压（BV min）通常小于1ps
- 在12V以上时，典型反向电流（IR）小于2μA
- 保证高温焊接：端子在260℃下可承受40秒
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的1级湿敏等级（MSL）
- 符合无卤和RoHS标准
- 可提供符合AEC - Q101标准的产品
应用领域
- 电源：DC12V/24V、以太网供电（POE）RJ45接口的DC48V等
- 通信：RS485、RS232等
