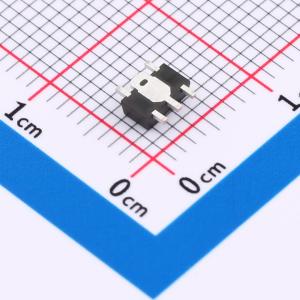

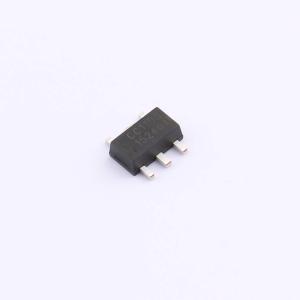

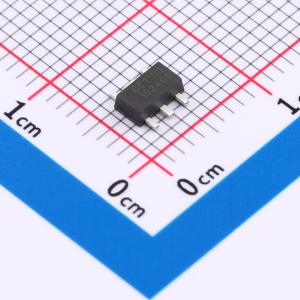

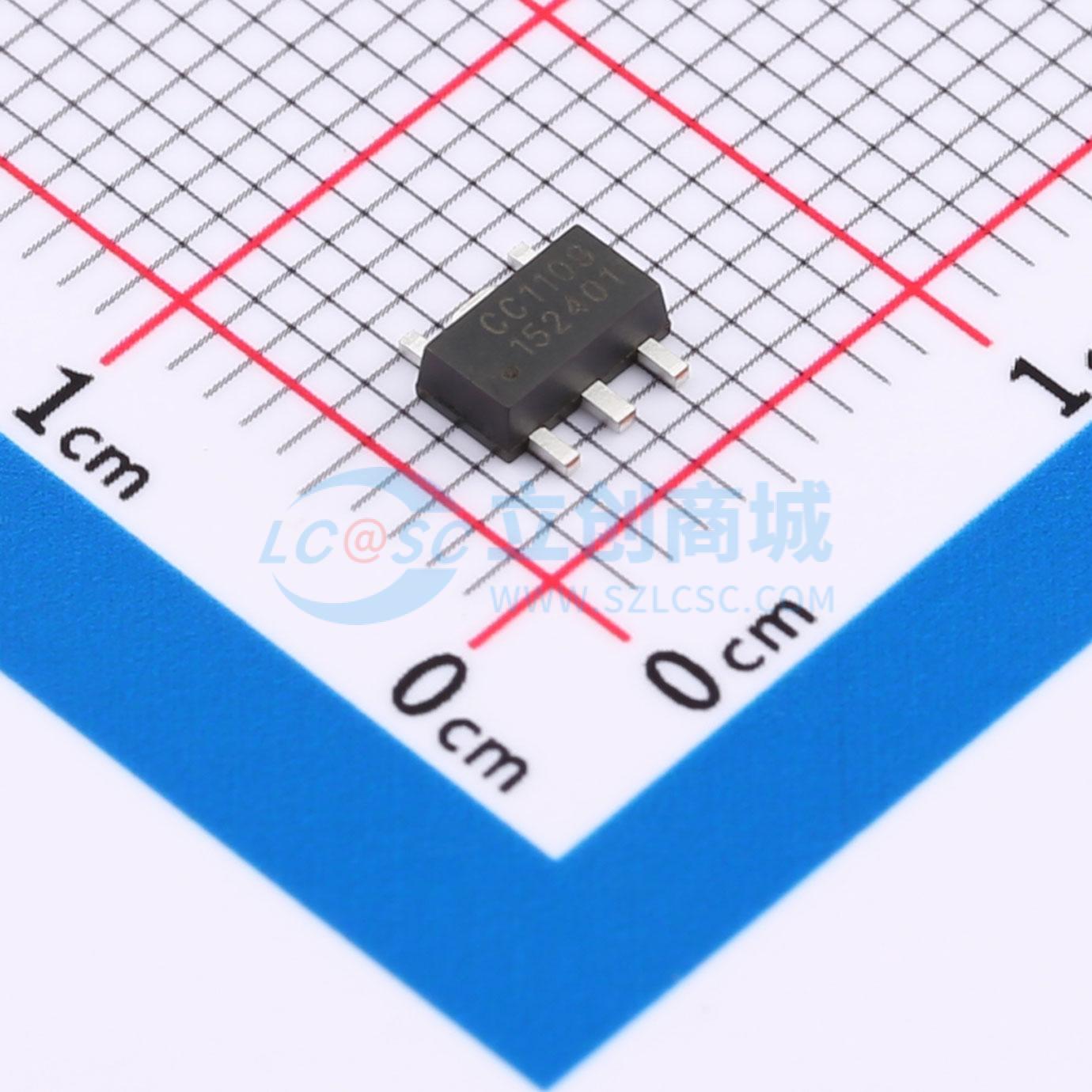

CC1109
具备反接保护功能的低压差线性LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供单通道恒定输出电流，电流输出范围为 5mA 至 200mA，电流值可通过外部电阻设置。工作电压范围为 2.5V-24V，低电流设定电压 150mV 和低饱和压降驱动级 200mV 使其能在宽驱动电压范围内提供稳定电流输出。所需外部组件少，应用可靠性高。芯片包含高精度带隙参考源、5V 稳压电路、过温保护电路、低压差驱动电路以及低失调和高精度放大器
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC1109
- 商品编号
- C22379852
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.1901克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~24V | |
| 通道数 | 1 | |
| 输出电流 | 500mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
CC1109 是一款高精度线性LED 驱动芯片，提供单通道恒定输出电流，电流输出范围从5mA~500mA，电流数值可以通过外接电阻（RFB）进行设定，芯片的工作电压范围为2.5V~24V。150mV 的低电流设定电压和 200mV 的低饱和压降驱动级，使得CC1109 能够在宽驱动电压范围内提供稳定的电流输出。CC1109 外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5V 稳压电路，过温保护电路和低压差驱动电路和低失调高精度放大器。 CC1109 内置智能过温保护功能。芯片内部的温度感应器可侦测CC1109 的温度状态；当CC1109 芯片内部温度超过 110℃时，过温保护电路会启动，温控PWM 电路会调节驱动的输出占空比，该信号的占空比随着温度上升而降低，当芯片结温超过 150℃时，占空比降低为0，输出完全关闭。 CC1109 采用SOT89-5 小体积封装，工作温度范围为-40~85℃ ，符合RoHS 相关指令要求。
商品特性
- VCC 引脚具有反接保护功能，反接电流不超过10uA，有效减少外围器件
- 工作电压范围宽，VCC：2.5V~24V
- 驱动能力强，可以输出高达500mA 持续电流
- 反馈电压低至 150mV
- 温度调节电流，当环境温度过高时，输出电流自动降低
- ICC 电流低，仅为500uA（VCC=12V），有助于提高灯具光效
- 输出端最小过驱动电压（VDRV-VFB）：0.2V@IOUT=200mA
- 芯片间电流失配 <±4%@IOU=200mA
- ESD (HBM) 1.5kV
应用领域
- LED 激光模组
- 恒流LED 模组
- 恒流LED 灯条
- LED 日光灯管
- LED 背光
