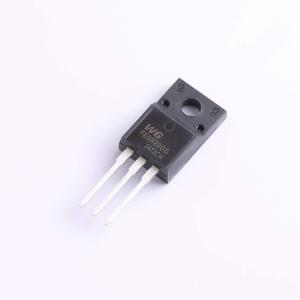

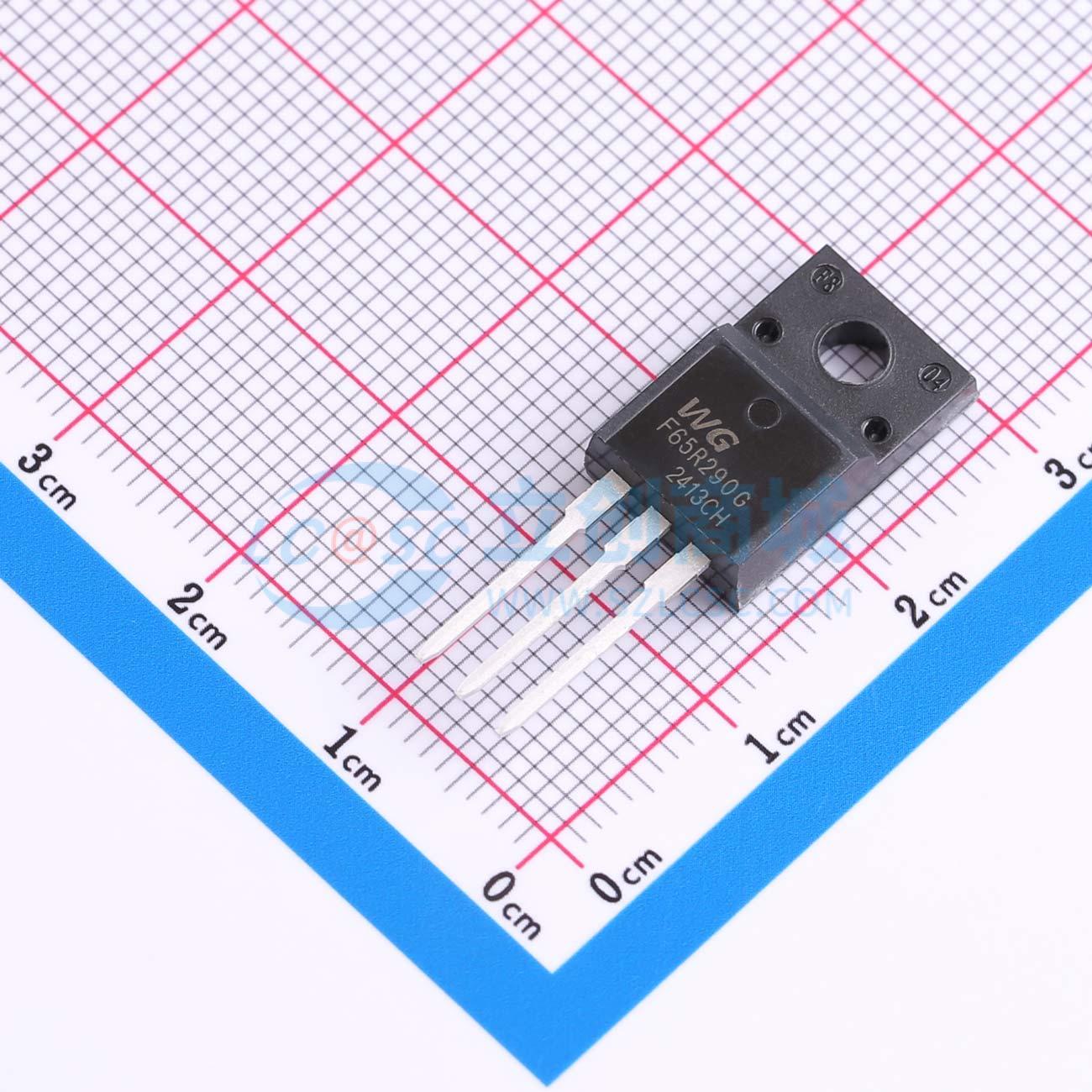

温馨提醒：图片仅供参考，商品以实物为准
WGF65R290G
650V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款采用Cmos先进超结技术的功率MOSFET，可实现极低的导通电阻和栅极电荷。通过采用优化的电荷耦合技术，为线路提供更高的效率。可快速应用于新的和现有的离线电源设计中
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGF65R290G
- 商品编号
- C22376119
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 2.5Ω@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 17.3nC@10V | |
| 输入电容(Ciss) | 615pF | |
| 反向传输电容(Crss) | 6.88pF | |
| 输出电容(Coss) | 55pF |
商品概述
该器件采用先进的沟槽技术和设计，可在低栅极电荷条件下提供出色的导通电阻RDS(ON)。此器件适用于PWM、负载开关和通用应用。 该器件符合RoHS和绿色产品要求，100%保证具有抗雪崩能力，且通过了全功能可靠性认证。
商品特性
- 在VGS = 10 V时，RDS(ON) = 20 mΩ
- 低米勒电荷
- 低输入电容
- 100%保证具有抗雪崩能力
- 有绿色环保器件可供选择
应用领域
- 电机驱动
- 电动工具
- LED照明
