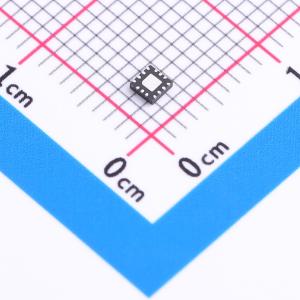

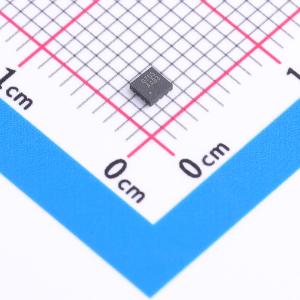

温馨提醒：图片仅供参考，商品以实物为准
AW13414RQNR
0.1-3.0GHz 单刀四掷分集开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW13414RQNR是低插入损耗和高隔离度的SP4T开关。可用于支持2G/3G/4G、数据卡和平板电脑的天线分集系统中的频段切换和模式切换。内部端口的对称设计便于PCB布线以及接收和发射信号的调整。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW13414RQNR
- 商品编号
- C22375231
- 商品封装
- QFN-14L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW13414RQNR是一款具有低插入损耗和高隔离度的单刀四掷（SP4T）开关。它可用于支持2G/3G/4G天线分集系统、数据卡和平板电脑中的频段切换和模式切换。 内部端口的对称设计便于PCB布线以及收发信号的调整。频段/模式切换通过芯片框图和控制逻辑中提及的通用输入输出（GPIO）引脚实现。 AW13414RQNR采用紧凑的QFN 2mmX2mmX0.55mm-14L封装。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时典型值为0.56dB
- 高隔离度：在2.7 GHz时大于20dB
- 集成逻辑
- 小型QFN 2mmX2mmX0.55mm-14L封装
应用领域
- 2G/3G/4G天线分集和主天线
- 蜂窝调制解调器、平板电脑和USB设备
- 其他射频前端模块
