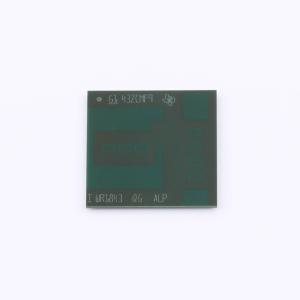

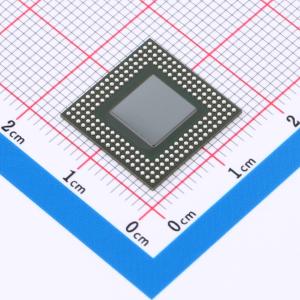

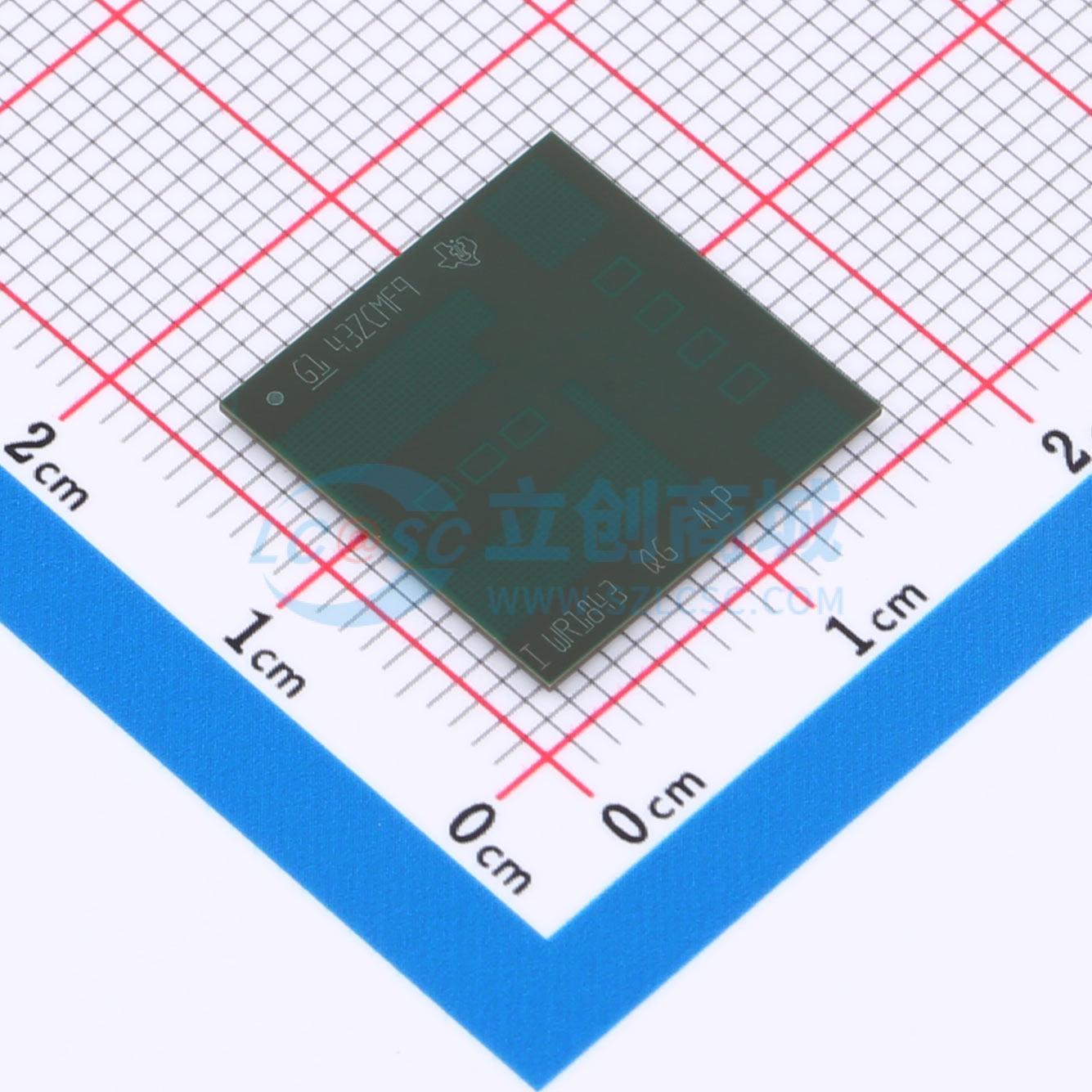

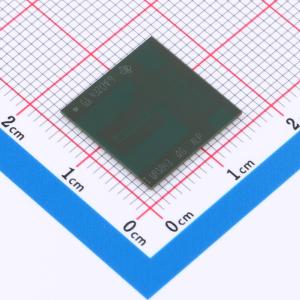

IWR1843ARQGALPR

IWR1843AOP器件是一款能够在76GHz至81GHz频带中运行且基于FMCW雷达技术的集成式单芯片毫米波传感器，具有高达4GHz的连续线性调频脉冲。该器件采用低功耗45nm RFCMOS工艺制造，能采用超小型封装实现出色的集成度。IWR1843AOP是适用于工业应用（如楼宇自动化、工厂自动化、无人机、物料处理、交通监控和监视）中的低功耗、自监控、超精确雷达系统的理想解决方案。 IWR1843AOP器件是一种自包含单芯片解决方案，能够简化76GHz至81GHz频带中的毫米波传感器实施。IWR1843AOP包含一个具有内置PLL和ADC转换器的单片实施3TX、4RX系统。IWR1843AOP还集成了DSP子系统，该子系统包含用于雷达信号处理的高性能C674xDSP。该器件包含一个基于ARM R4F的处理器子系统，该子系统负责前端配置、控制和校准。简单编程模型更改可支持各种传感器实施，并且能够进行动态重新配置，从而实现多模式传感器。硬件加速器区块(HWA)可执行雷达处理，并且有助于以更高级的算法在DSP上节省MIPS。此外，该器件作为完整的平台解决方案进行提供，其中包括参考设计、软件驱动程序、示例配置、API指南、培训以及用户文档。

• FMCW收发器
  • 集成4个接收器和3个发送器的封装天线 (AOP)
  • 集成PLL、发送器、接收器、基带和ADC
  • 76GHz至81GHz的覆盖范围，具有4GHz的可用带宽
  • 基于分数NPLL的超精确线性调频脉冲引擎
  • TX有效全向辐射功率(EIRP)：16dBm
  • RX有效全向噪声图：10dB（76至81GHz）
  • 1MHz时的相位噪声：- 95dBc/Hz（76至77GHz），- 93dBc/Hz（77至81GHz）
• 内置校准和自检（监控）
• 基于Arm Cortex - R4F的无线电控制系统
  • 内置固件(ROM)
  • 针对工艺和温度进行自校准的系统
• 用于FMCW信号处理的C674xDSP
• 片上存储器：2MB RAM
• 用于物体跟踪和分类以及接口控制的Arm Cortex - R4F微控制器
• 支持自主模式（从QSPI闪存加载用户应用）
• 主机接口
  • CAN（两个实例，其中一个是CAN - FD）
  • 为用户应用提供的其他接口
    • 多达6个通用ADC通道
    • 多达2个SPI端口
    • 多达2个UART
    • I²C
    • GPIO
    • 用于原始ADC数据和调试仪表的双通道LVDS接口
• 器件安全（在部分器件型号上）
  • 支持经过身份验证和加密的安全引导
  • 具有密钥撤销功能的客户可编程根密钥、对称密钥（256位）、非对称密钥（最高RSA - 2K）
  • 加密软件加速器 - PKA、AES（最高256位）、SHA（最高256位）、TRNG/DRGB
• 以符合SIL - 2功能安全标准为目标
• IWR1843AOP高级特性
  • 嵌入式自监控，无需使用主机处理器
  • 复基带架构
  • 嵌入式干扰检测功能
  • 发送路径中的可编程相位旋转器，用于实现波束形成
• 电源管理
  • 内置LDO网络，可增强PSRR
  • I/O支持双电压3.3V/1.8V
• 时钟源
  • 支持频率为40MHz的外部振荡器
  • 支持外部驱动、频率为40MHz的时钟（方波/正弦波）
  • 支持40MHz晶体与负载电容器相连接
• 轻松的硬件设计
  • 0.8mm间距、180引脚15mm×15mm覆晶BGA封装(ALP)，可实现轻松组装和低成本PCB设计
  • 小尺寸解决方案
• 运行条件
  • 结温范围： - 40°C至125°C

• 自动门
• 运动检测器
• 用于测量距离、速度和角度的工业传感器
• 液箱液位探测雷达
• 位移感应
• 交通监控
• 接近传感
• 安全和监控
• 工厂自动化安全防护装置
• 液位发送器
• 电动自行车
• 停车场道闸
• 非公路用车传感器
• 脚踢电动踏板车
• 自平衡个人交通工具
