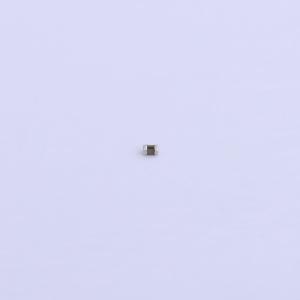

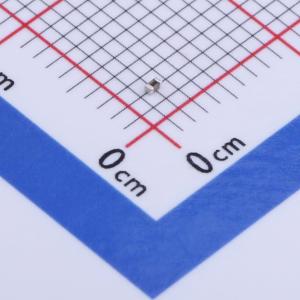

ESD5451R-2/TR

停产双向TVS

描述: ESD5451R是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。根据IEC61000 - 4 - 2标准，ESD5451R可提供高达±30 kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。ESD5451R采用DFP1006 - 2L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5451R-2/TR
商品编号: C239600
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

ESD5451R是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。根据IEC61000 - 4 - 2标准，ESD5451R可提供高达±30 kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。 ESD5451R采用DFP1006 - 2L封装。标准产品无铅且无卤。

商品特性

反向关断电压：±5V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触和空气放电）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（浪涌）：8A（8/20 μs）
电容：C_J典型值为17.5 pF
低泄漏电流：l_R典型值<1 nA
低钳位电压：V_CL典型值为11 V
固态硅技术

应用领域

手机
平板电脑
笔记本电脑
其他便携式设备
网络通信设备

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	钳位电压	10V
	击穿电压	5.1V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	17.5pF
