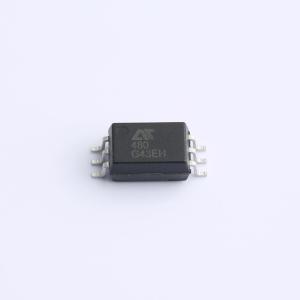

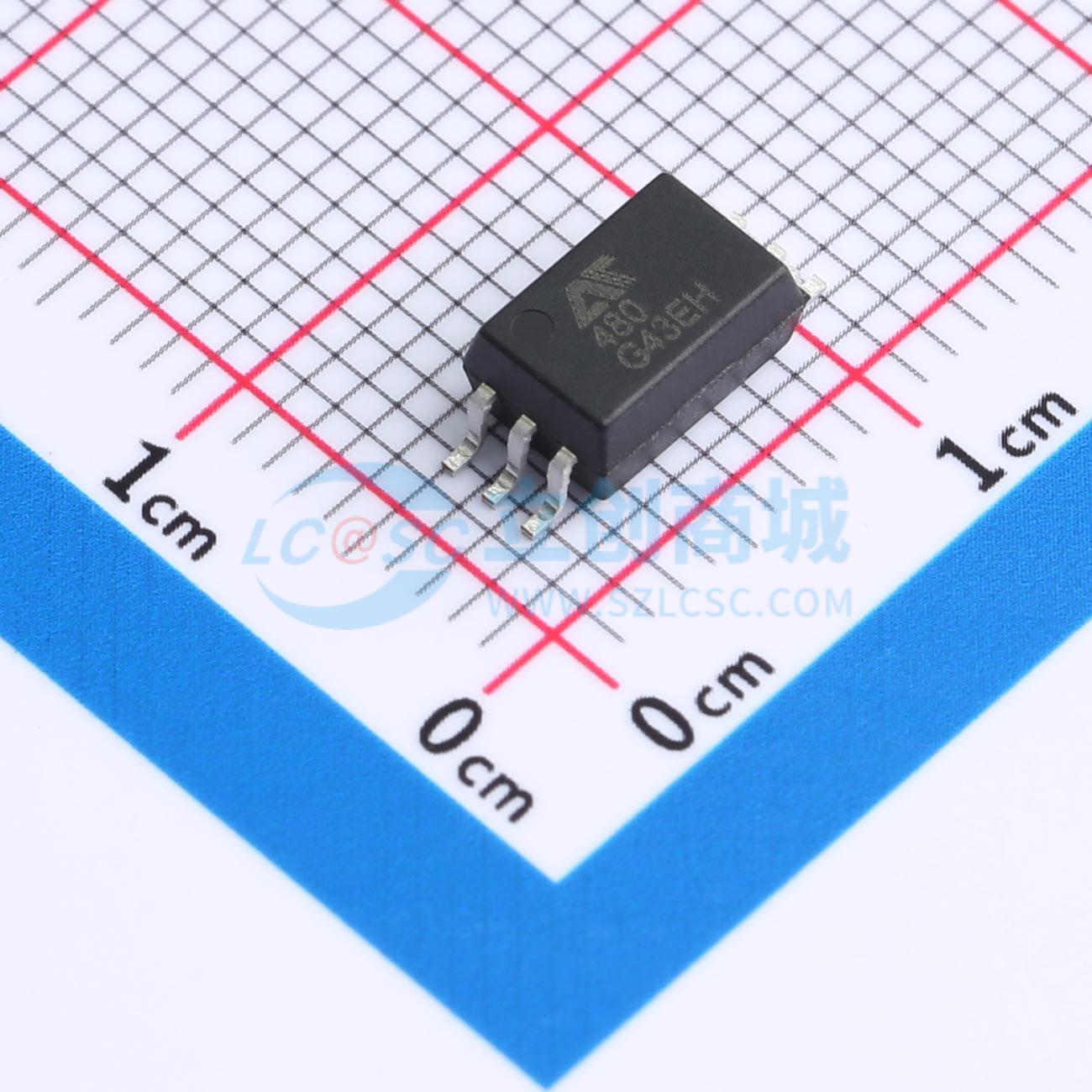

AT480-CuH-P

光耦-智能功率模块接口光耦

描述: AT480 高速光耦合器包含一个GaAsP LED 和一个光电探测器，内置施密特触发器，提供逻辑兼容波形，可节省额外波形整型需求。
品牌名称: AOTE(奥特)
商品型号: AT480-CuH-P
商品编号: C22372853
商品封装: SOP-6-6.8mm
包装方式: 编带
商品毛重: 0.331克(g)

商品参数

商品概述

AT480 高速光耦合器包含一个GaAsP LED 和一个光电探测器，内置施密特触发器，提供逻辑兼容波形，可节省额外波形整型需求。 The high-speed AT480 optocoupler contains a GaAsP LED and a photodetector, built-in Schmittt trigger, and provides logic compatible waveforms, which can save additional waveform shaping requirements.

商品特性

较宽的工作温度：-40℃ to 100℃
较宽的工作电压：4.5V to 20V
传播延迟时间 tPHL/tPLH ≤ 350 ns
最大脉冲宽度失真(PWD) = 250 ns
传输延迟的差异 -100ns < PDD < 250ns
VCM = 1000V 时，最低 20kV/μs 共模抑制能力
符合安规标准：UL 1577，VDE DIN EN60747-5-5(VDE 0884-5 ) ，CQC11-471543-2022

应用领域

IPM 接口隔离
IPM Interface Isolation
隔离 IGBT/MOSFET 门驱动器
Isolated IGBT/MOSFET Gate Drive
交流和无刷直流电机驱动
AC and Brushless DC Motor Drives
工业变频器
Industrial Inverters
通用数字隔离
General Digital Isolation

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~20V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	20kV/us
	传输速率	-
	通道数	1
	工作温度	-40℃~+100℃

	属性	参数值
	传播延迟 tpLH	350ns
	传播延迟 tpHL	350ns
	输入阈值电流(FH)	5mA
	输出电流	25mA
	耗散功率(Pd)	210mW
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	10mA
