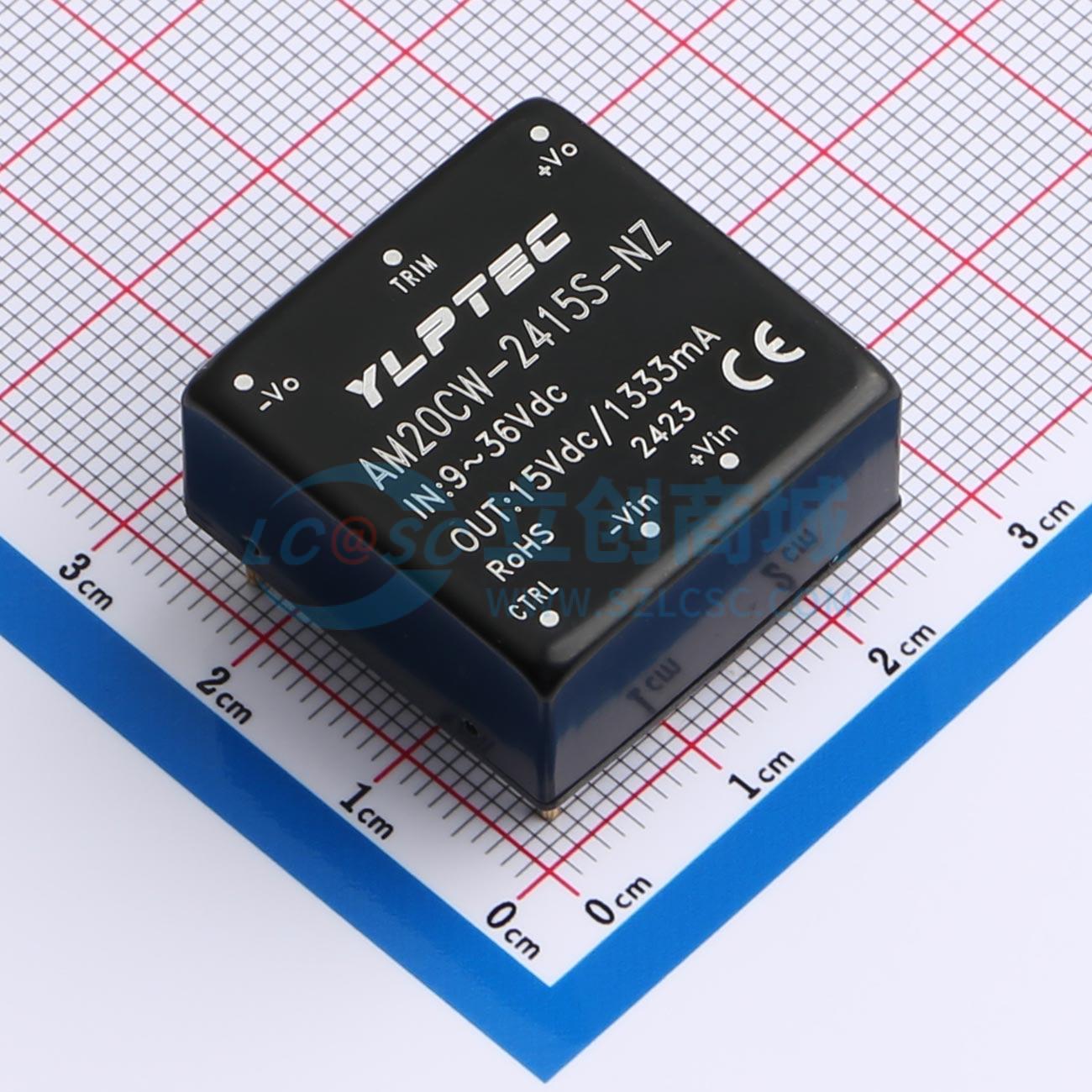

AM20CW-2415S-NZ实物图

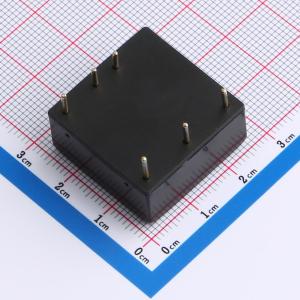

  • AM20CW-2415S-NZ商品缩略图

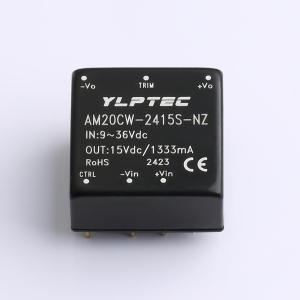

  • AM20CW-2415S-NZ商品缩略图
  • AM20CW-2415S-NZ商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

AM20CW-2415S-NZ

DC/DC电源模块，20W，超宽电压输入，隔离稳压单路/双路输出

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
应用范围：AM20CW-xxxxD(S)-NZ系列产品输出功率为 20W，4:1超宽电压输入范围,效率高达91%，1500VDC的常规隔离电压，允许工作温度-40℃ to +85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足 CISPR32/EN55032CLASSA,广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。
品牌名称
YLPTEC(易川)
商品型号
AM20CW-2415S-NZ
商品编号
C22372471
商品封装
插件,25.4x25.4mm​
包装方式
管装
商品毛重
19.77克(g)

商品参数

属性参数值
商品目录隔离电源模块
功能类型降压型
通道数1
输出功率20W
工作电压(Vin)9V~36V
转换效率91%
输出电压(Vout)15V
输出电流(最大值)1.333A
最大容性负载1000uF
属性参数值
隔离电压(Vrms)1.5kV
特性短路保护
工作温度-40℃~+85℃
开关频率250kHz
纹波噪声50mVp-p
长度25.4mm
宽度25.4mm
高度11.8mm

商品特性

  • 超宽范围输入(4:1)，输出20W
  • 转换效率91% (Typ)
  • 隔离电压1500Vdc
  • 超低待机功耗：0.036W (典型值)
  • 超快速启动:1mS (典型值)
  • 工作温度范围： -40°C-+85°C
  • 输出短路，过流，过压保护
  • 金属外壳，输出纹波低
  • 国际标准引脚，PCB板直插安装

应用领域

  • 医疗
  • 工控
  • 电力
  • 仪器仪表
  • 通信
  • 铁路
