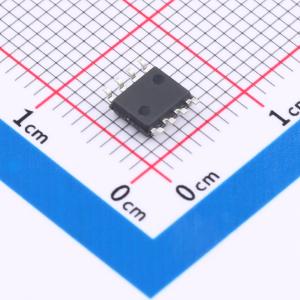

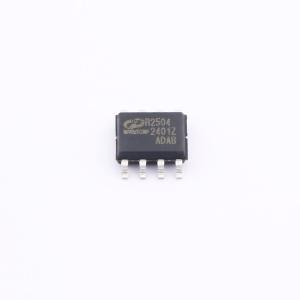

IVCR2504DR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: inventchip(瞻芯电子)
商品型号: IVCR2504DR
商品编号: C22368207
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.1825克(g)

商品参数

商品概述

IVCR2504 是一款 5A 双通道、高速、低端栅极驱动器，能够高效且安全地驱动 MOSFET 和 IGBT。低传播延迟和失配，以及紧凑的 SOIC-8 封装，使 MOSFET 能够在数百 kHz 的频率下进行开关操作。它非常适合用于服务器和电信电源的同步整流驱动，在这种应用中，同步 MOSFET 的死区时间精度会直接影响转换器的效率。该驱动器能够将两个通道并联，以增加输出驱动电流。输入阈值基于 TTL，电压容限为 -5V 至 20V。 VDD 工作范围宽，为 4.5V 至 20V，可有效驱动 MOSFET 或 GaN 功率开关。集成的欠压锁定 (UVLO) 保护可确保在异常情况下输出保持低电平。独立输入范围为 -5V 至 24V，可确保在寄生电感引起的下冲或过冲情况下稳定运行。输入阈值与 TTL 输入兼容。

商品特性

行业标准 SOIC-8 引脚排列
两个独立的栅极驱动通道
5A 源极和漏极峰值驱动电流
宽 VDD 范围，最高可达 24V
独立使能输入
双通道并联实现大电流驱动
VDD 欠压锁定 (UVLO) 保护
TTL 和 CMOS 兼容输入
低传播延迟
两通道间典型延迟匹配为 1ns
输入浮空时输出保持低电平
工作温度范围为 -40℃ 至 125℃

应用领域

AC/DC 和 DC/DC 转换器
服务器和电信整流器
电动汽车 (EV)/混合动力汽车 (HEV) 逆变器和 DC/DC 转换器
光伏升压转换器和逆变器
不间断电源 (UPS)
电机控制
新兴的宽带隙功率器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	工作电压	4.5V~20V
	上升时间(tr)	8ns

	属性	参数值
	下降时间(tf)	8ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.96V~2.4V
	输入低电平(VIL)	0.8V~1.15V
	静态电流(Iq)	0.6mA
