温馨提醒：图片仅供参考，商品以实物为准

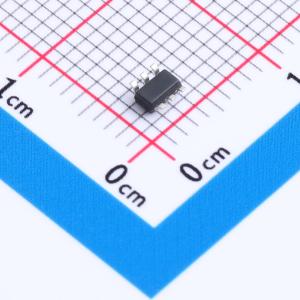

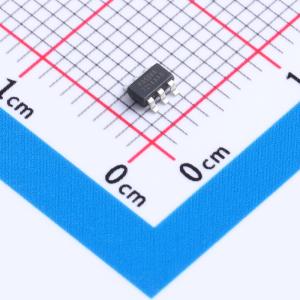

PMS160-U06A
PMS160-U06
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：工作温度范围: -40°C ~ 85°C。 1.5KW OTP程序内存。 96字节数据存储器。 最多可选择6个IO引脚作为触摸按键
- 品牌名称
- PADAUK(应广)
- 商品型号
- PMS160-U06A
- 商品编号
- C22365216
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| CPU最大主频 | - | |
| CPU位数 | - | |
| 程序存储容量 | - | |
| 程序存储器类型 | - | |
| RAM容量 | - | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | - | |
| ADC(位数) | - | |
| DAC(位数) | - | |
| 振荡器类型 | - | |
| 工作电压 | - | |
| 工作温度 | - | |
| 功能特性 | 上电复位(POR) |
商品概述
PMS160系列是一款完全静态、基于OTP程序存储的CMOS 8位微处理器。它采用RISC架构，大部分指令在一个指令周期内执行，仅少数间接寻址指令需要两个周期。该系列集成了最多6键的电容式触摸控制电路，包含1.5KW OTP程序内存和96字节数据存储器。此外，它还配备一个16位硬件计数器、两个8位Timer2/Timer3计数器，以及一组三路11位计数器，并带有SuLED PWM生成器（LPWMG0/1/2）。
商品特性
- 工作温度范围：-40℃ ~ 85℃
- 1.5KW OTP程序内存
- 96字节数据存储器
- 最多6个IO引脚可用作触摸按键
- 一个硬件16位计数器
- 两个8位硬件PWM生成器（Timer2/Timer3）
- 一组可配置三路11位SuLED PWM生成器和计数器（LPWMG0/LPWMG1/LPWMG2）
- 一个硬件比较器
- 6个带可选用上拉/下拉电阻的IO引脚
- Bandgap电路提供1.2V基准电压
- 时钟源：内部高频RC振荡器（IHRC）、内部低频RC振荡器（ILRC）
- 14段LVR复位设定：4.5V、4.0V、3.75V、3.5V、3.3V、3.15V、3.0V、2.7V、2.5V、2.4V、2.3V、2.2V、2.1V、2.0V
- 两个可选外部中断引脚
- 内部LDO用于抑制触摸噪声
- 支持低功耗（NILRC）定时唤醒stopsys模式
- 单一处理单元工作模式
- 提供82条有效指令
- 大部分为1T（单周期）指令
- 可程序设定的堆栈指针和堆栈深度（使用2字节SRAM作为一层堆栈）
- 数据存取支持直接和间接寻址模式，数据存储器可用作间接寻址的数据指针
- IO地址与存储地址空间相互独立
