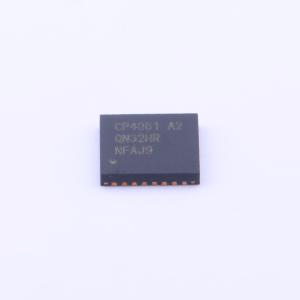

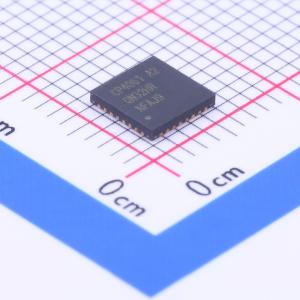

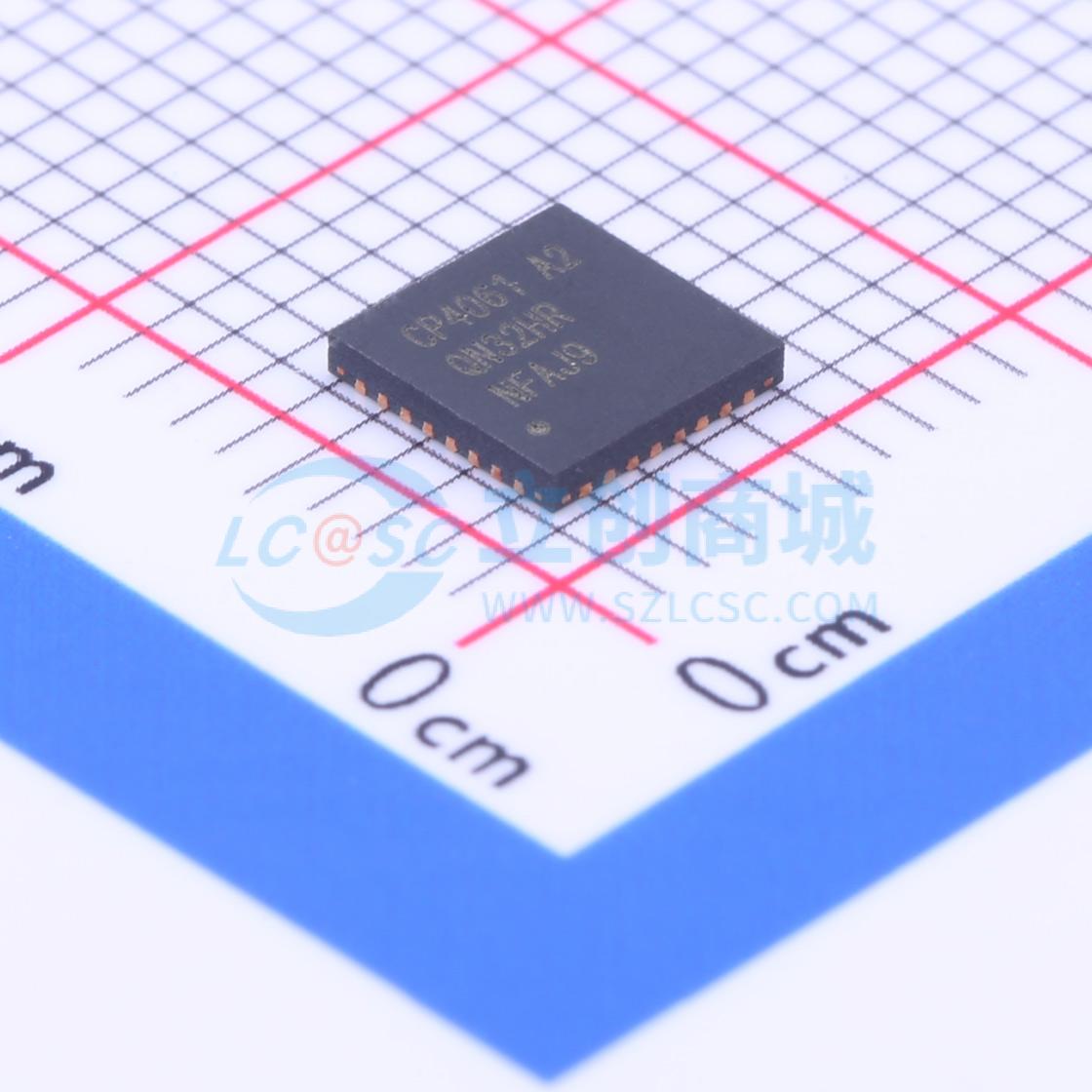

CP4061QN32-A1

CP4061为一款高集成度，同步开关型高效锂离子/锂聚合物电池充电和升压放电管理及保护芯片，最大充电电流达3A。CP4061功能全面，充电放电负载能力大、效率高、保护功能强大使电池充放电非常安全、多种参数可调以满足不同应用、使用非常灵活。 CP4061集成充电放电管理和手电筒功能。具有4段电量指示，1个状态显示兼错误状态报警。具备边充边放功能。 CP4061对电池充电分为三个阶段：涓流（trickle ）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定。当芯片温度超过120 °C时，充电电流减小。 升压模块采用同步BOOST结构，5.125V输出，最大可输出电流3A。放电部分具有自动检测负载进入放电和轻载时进入待机模式，放电时具有电池电量过低保护功能。 CP4061集成强大的保护功能：芯片过温，输入过流，输出限流，输入过压，输入欠压，电池过放，超时充电，放电输出过压，电池温度检测，防倒灌，充电放电启动防浪涌， 电池过压。并能在出现错误情况报警。 CP4061强大的功能，卓越的性能使移动电源设计变得非常简单。 CP4061高集成度为应用节省板级空间及元器件，使应用的BOM成本降至最低。

• 内部集成功率管，集成开关充电模块、同步boost放电模块、电量指示、及按键检测
• 支持5路LED指示灯，4路用来电量显示，一路用来显示放电状态
• 支持边充边放电功能
• 支持手电筒应用
• 支持待机模式，待机电流小于45uA
• 支持待机模式自动唤醒：接入负载、插入充电器、或按键
• 支持电池温度检测，通过监测热敏电阻阻值，监控电池温度以实现电池温度保护
• 支持过热关断保护
• 支持按键输入检测，可提供开机、关机、休眠唤起、开启/关闭手电筒等操作

• 电源管理
• 充电宝
• 智能手机，PDA
• 手持设备
