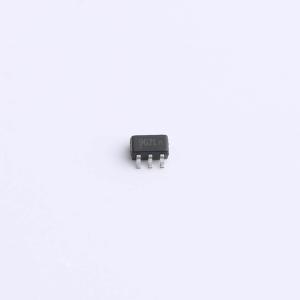

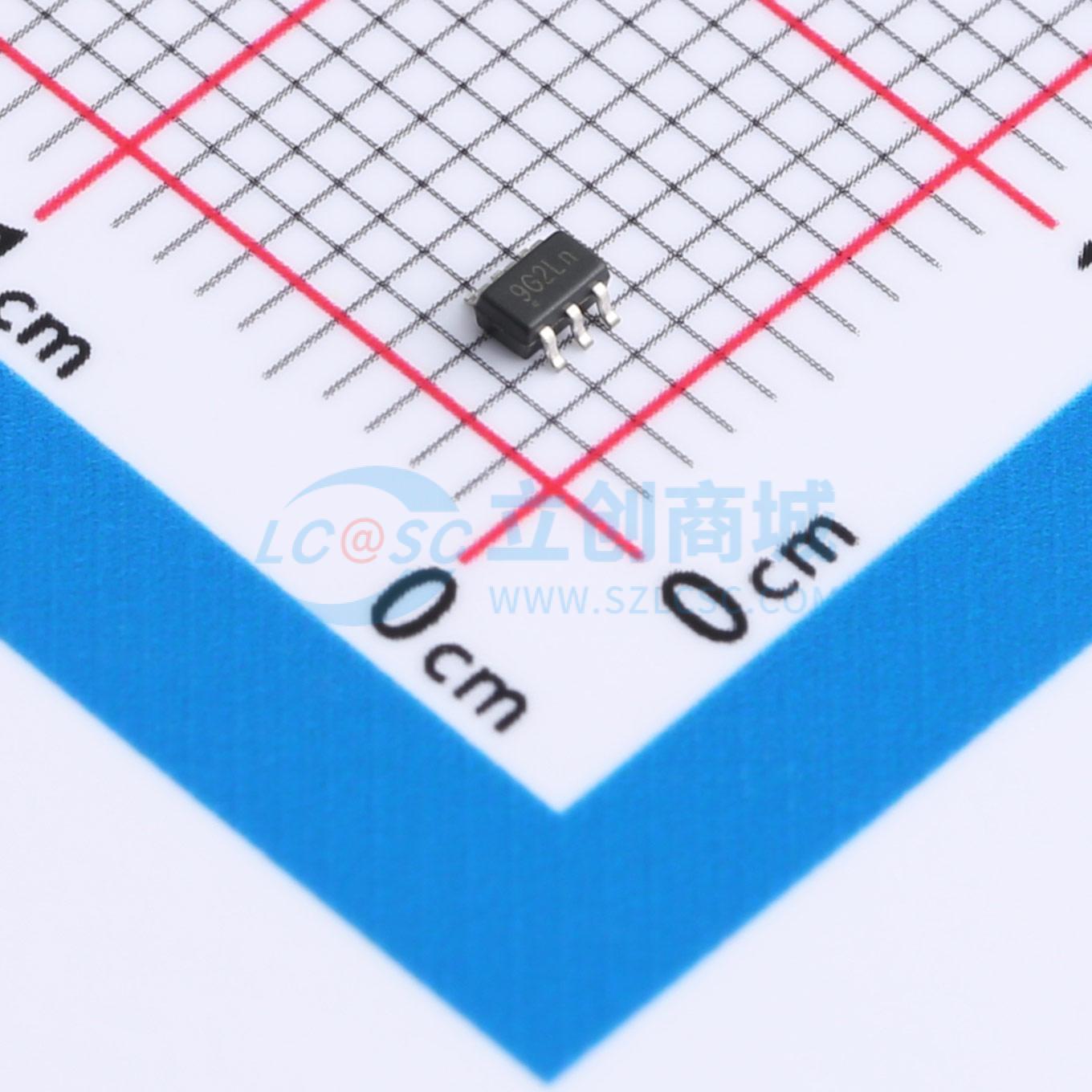

温馨提醒：图片仅供参考，商品以实物为准

LT199G2AXC6/R6

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT199GxA系列双向零漂移电流检测放大器可在 -0.3V 至 18V 的共模电压下检测分流器上的压降，且与电源电压无关。单向工作模式使 LT199GxA 系列能够测量流经电阻分流器的单方向电流，而双向工作模式则允许该器件测量流经电阻分流器的双方向电流。零漂移架构的低失调特性使电流检测时，分流器上的最大压降满量程低至 10mV
品牌名称: Linearin(先积集成)
商品型号: LT199G2AXC6/R6
商品编号: C22364895
商品封装: SC-70-6L
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

	属性	参数值
	差分电压	±18V
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.5V~18V
	静态电流(Iq)	100uA
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	20nA
	压摆率(SR)	0.65V/us
	共模抑制比(CMRR)	105dB

商品概述

LT199GxA 系列双向零漂移电流检测放大器能够在 -0.3V 至 18V 的共模电压下检测分流器上的压降，且与电源电压无关。单向工作模式允许 LT199GxA 系列测量通过电阻分流器的单方向电流，而双向工作模式则允许该器件测量通过电阻分流器的双方向电流。零漂移架构的低失调特性使得电流检测时，分流器上的最大压降低至满量程 10mV。 LT199GxA 系列采用 +2.5V 至 +18V 单电源供电，最大电源电流为 300μA。该器件的工作温度范围为 -40℃ 至 +105℃，提供 SC70 - 6L 和 TQFN - 10L 封装。

商品特性

宽共模范围：-0.3V 至 18V
最大 300μV 失调电压（LT199G2A/G3A）
支持满量程 10mV 的分流器压降
最大 ±1% 增益误差
最大 1μV/℃ 失调漂移
最大 15ppm/℃ 增益漂移

应用领域

电源管理
电池充电器
电子烟
智能手机和平板电脑
笔记本电脑
电信设备
焊接设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-300mV~18V
	增益	100V/V
	带宽	30kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	50uV
	工作温度	-40℃~+105℃
