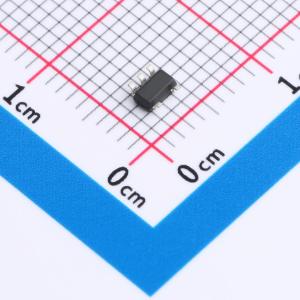

LTA8151XT5/R6

LTA8151、LTA8152和LTA8154（LTA815x）是一系列零漂移、微功耗、轨到轨输出运算放大器，能够在+4.5 V（±2.25 V）至+48 V（±24 V）的宽电源电压范围内工作。LTA815x运算放大器采用专利自动归零技术，提供出色的直流精度和交流性能，包括低失调电压（最大30 μV）、随时间和温度变化近乎零漂移、1 MHz带宽，以及在0.1 Hz至10 Hz频率范围内0.41 μVPP的输入电压噪声。这些高精度、低静态电流运算放大器具有高输入阻抗，输出摆幅可达到距电源轨10 mV以内。输入共模范围包含负电源轨。 单通道版本的LTA8151器件提供微型MSOP-8L、SOT-23-5L和SOIC-8L封装。双通道版本的LTA8152器件提供MSOP-8L和SOIC-8L封装。四通道版本的LTA8154器件提供SOIC-14L和TSSOP-14L封装。所有版本均规定在-40℃至+125℃的温度范围内工作。

• 高直流精度
• ±30 μV（最大值）失调电压，漂移为±50 nV/℃
• 共模抑制比（CMRR）：130 dB
• 电源抑制比（PSRR）：132 dB
• 开环电压增益（AVOL）：136 dB
• 输入电压噪声（Vn）：0.41 μVPP（典型值，0.1至10 Hz）
• 宽电源电压范围：±2.25 V至±24 V，4.5 V至48 V
• 增益带宽：1 MHz
• 压摆率：0.56 V/μs
• 低静态电流：每个放大器142 μA
• 低偏置电流：±150 pA
• 轨到轨输出操作

• 高端和低端电流检测
• 传感器放大器
• 精密有源滤波器
• 可编程逻辑控制器
• 测试和测量设备
• 多路复用数据采集系统
• 电源模块中的跟踪放大器
• 电力传输：不间断电源（UPS）、服务器和商用网络电源
