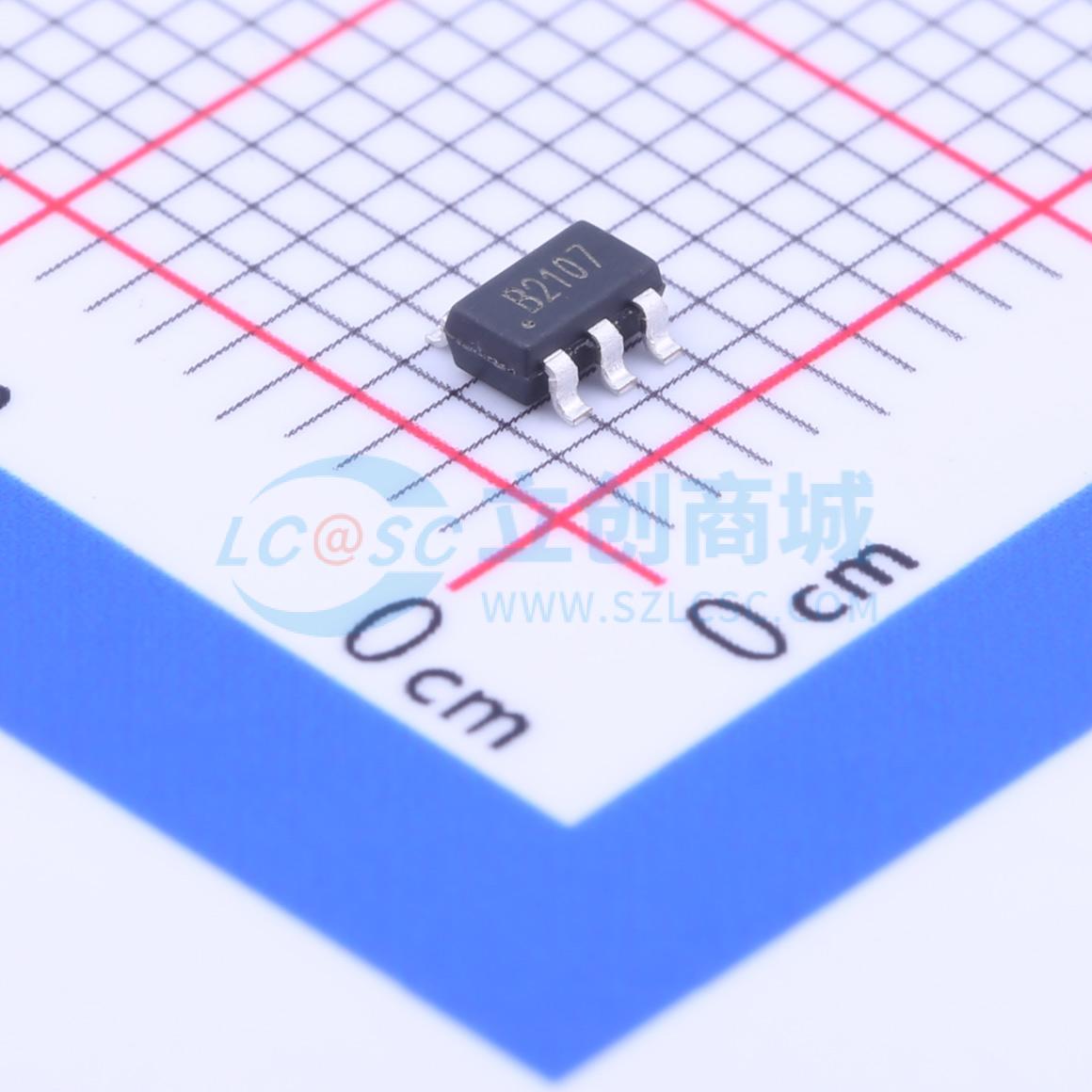

温馨提醒：图片仅供参考，商品以实物为准
CP2121ST-B2
1MHz异步升压型稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CP2121是一款采用恒定频率内部补偿电流模架构异步升压型开关稳压器。内部集成有1A、40V的开关管。该架构使得系统具备优异的瞬态特性以及较小的纹波。1MHz的工作频率允许使用小型电感和电容。能从3.6V电源端产生500mA、5V恒压,也能从5V电源端产生300mA、12V恒压。CP2121内置软启动功能,限制启动时的浪涌电流。内置过流和过热保护,增强了应用的安全性。CP2121采用纤小的SOT23-6L封装。
- 品牌名称
- CHIPHOM(启攀微)
- 商品型号
- CP2121ST-B2
- 商品编号
- C239192
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出类型 | - | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - |
商品概述
一款采用恒定频率内部补偿电流模架构异步升压型开关稳压器。内部集成有1A、40V的开关管。该架构使得系统具备优异的瞬态特性以及较小的纹波。1MHz的工作频率允许使用小型电感和电容。能从3.6V电源端产生500mA、5V恒压，也能从5V电源端产生300mA、12V恒压。内置软启动功能，限制启动时的浪涌电流。内置过流和过热保护，增强了应用的安全性。采用纤小的SOT23-6L封装。
商品特性
- 效率可高达90%
- 内置软启动功能，限制启动时浪涌电流
- 1MHz开关频率
- 1.21V反馈电压
- 外部电阻设定输出电压
- 芯片电源输入电压范围2.7~5.5V，电感端输入电压范围2.7~30V
- 最大输出电压40V
- 开关管限流1200mA
- 3.6V输入，18V输出可驱动140mA负载
- 内置过流保护，过热保护
- 极小EMI过压保护外部可调（25V~40V）
- 待机电流：<1μA
- 采用纤小的SOT23-6L封装
- SOT23-6L -40°C~85°C
应用领域
- LCD偏置电压
- OLED供电
- LED驱动
- BOOST系统
- xDSL电源
- 单节锂电升压系统
